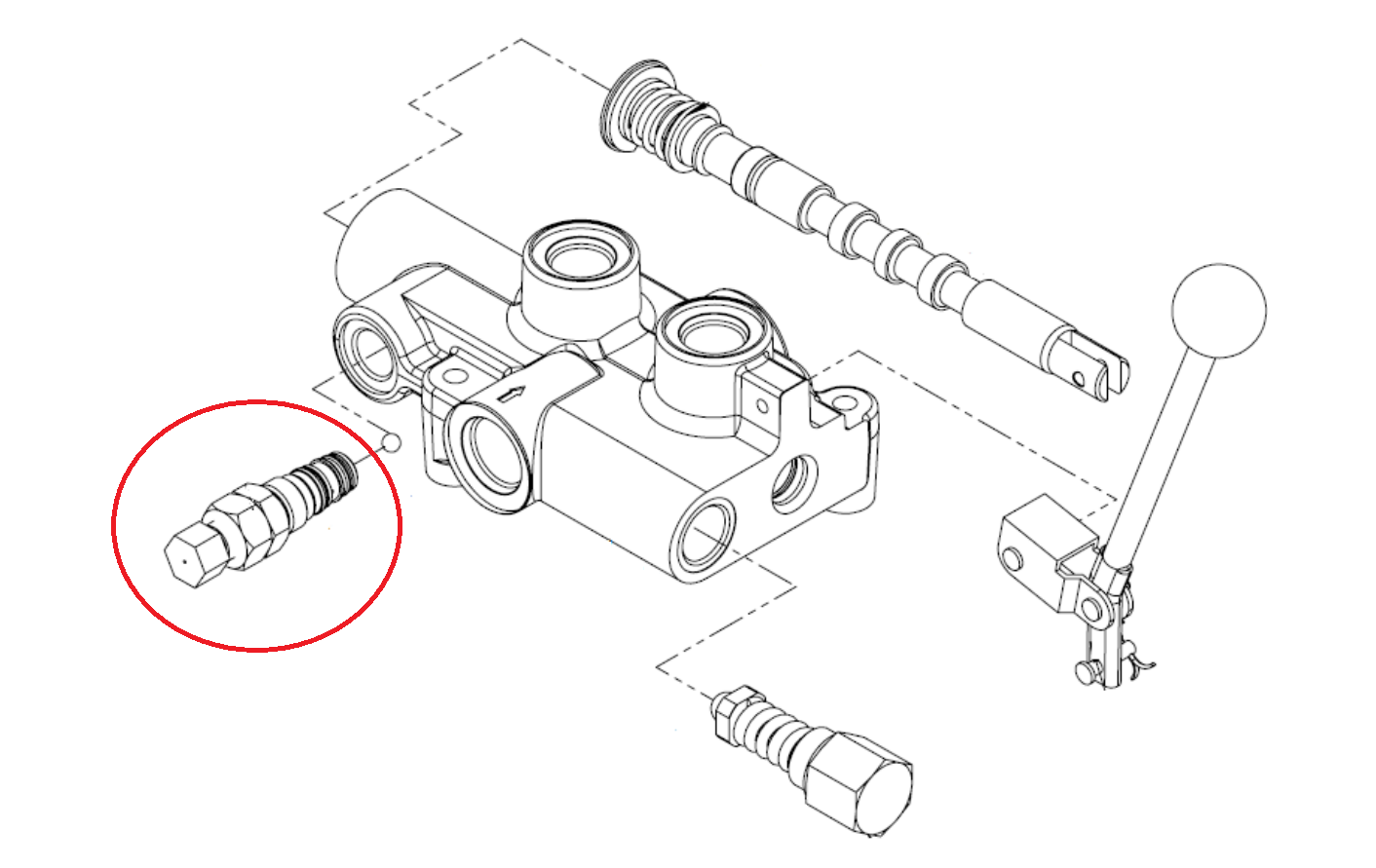

PINO DE DESCONEXIÓN DE PRESIÓN PARA VÁLVULA P81

Descripción

El pasador de liberación de presión permite un sistema de liberación de presión (retorno automático de la palanca de control a la posición neutral). Cuando el carrete se mueve hacia el sistema de liberación de presión, el aceite se desvía hacia el puerto de trabajo "B" (alejándose de la palanca). Cuando la presión en el puerto "B" excede el valor establecido, el pasador de liberación de presión libera la palanca de control para que vuelva a la posición neutral. La configuración de fábrica es de 70 bar. El pasador de liberación de presión es ajustable aflojando la tuerca (4) y girando el tornillo de ajuste (5). Girar el tornillo en sentido horario aumenta el ajuste de presión del pasador de liberación de presión, mientras que girarlo en sentido antihorario reduce la presión.

ADVERTENCIA: Si el pasador de liberación de presión está ajustado a una presión demasiado alta, la palanca no regresará a la posición neutral. Si está ajustado demasiado bajo, el pasador de liberación de presión no mantendrá la palanca en la posición lista para liberación.

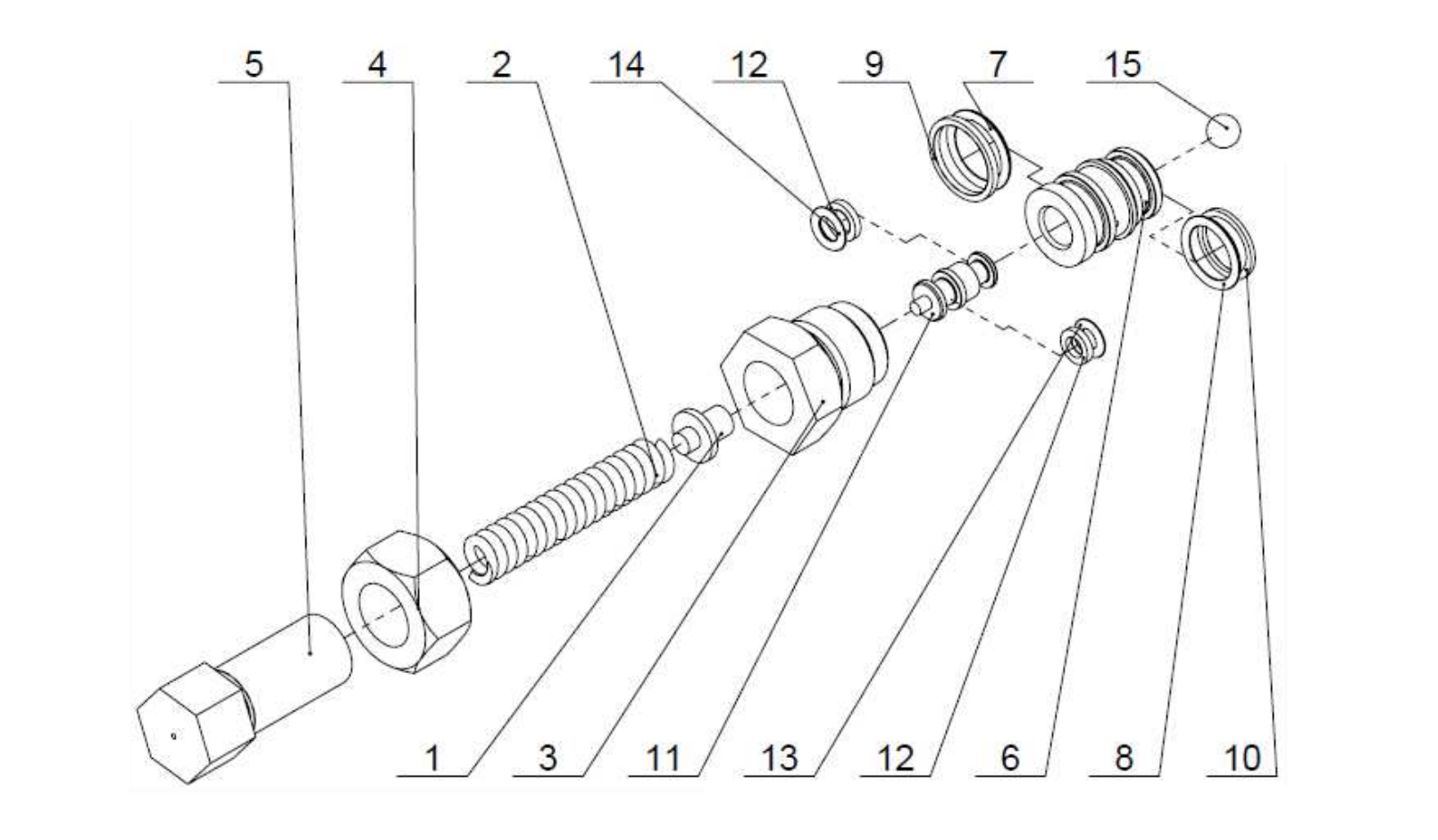

Componentes:

- adaptador de resorte (1)

- resorte (2)

- tapón (3)

- tuerca (4)

- tornillo de ajuste (5)

- manguito del pistón (6)

- junta tórica 12.5 x 1.8 (7)

- junta tórica 11.2 x 1.8 (8)

- sello de seguridad 16 x 1.3 x 1.4 (9)

- sello de seguridad 14.28 x 1 x 1.3 (10)

- pistón (11)

- arandela de seguridad 5.1 x 1.4 (12)

- junta tórica 4 x 1.8 (13)

- junta tórica 5 x 1.8 (14)

- bola de acero (15)
