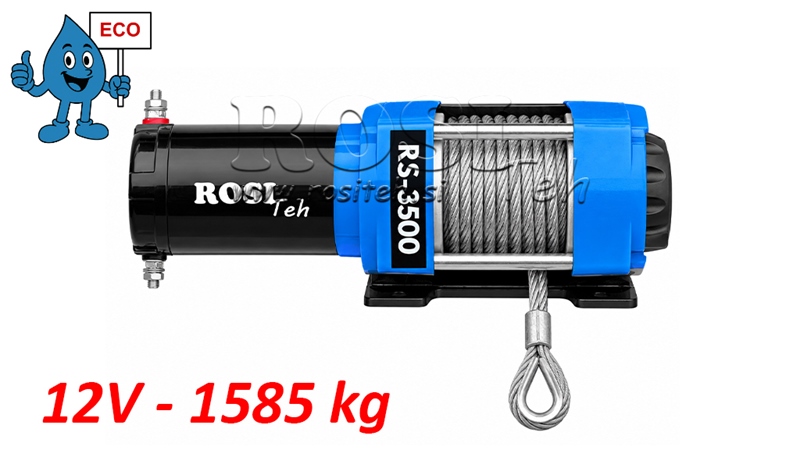

12 V ELEKTRISCHE LIER RS-3500 - 1585 KG - STAALKABEL - ECO
| Technische informatie | |
|
Leverancier: |
China |
| Retourneren of omruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Gewicht: | 9,3 kg |
| Trekkracht: | 1585 kg (3500 lbs) |
| Voeding: | Elektrisch (via batterij of accu) |
| Spanning: | 12 V (DC) |
| Aanbevolen accu: | Minimaal 12 Ah |
| Bediening: | Bedrade en draadloze afstandsbediening |
| Motor: | 3,5 HP (afgedicht) |
| Tandwieloverbrenging: | Tweetraps planetair |
| Overbrengingsverhouding: | 271:1 |
| Koppeling: | Draaipen |
| Afmetingen: | 320 mm x 114 mm x 120 mm |
| Trommeldiameter en -lengte: | 38 mm × 74 mm |
| Montagevlak: | 76,2 mm x 124 mm |
| Trekkabel: | Staalkabel (5 mm x 10 m) |
Beschrijving:
De RS-3500 elektrische lier (12V) is een betrouwbare en kosteneffectieve oplossing uit onze ECO-lijn, ontworpen voor het trekken van middelzware lasten. De RS-3500 is geschikt voor ATV’s en UTV’s, kleinere aanhangers, boten, bosbouwwerkzaamheden en andere hulpapplicaties waarbij gecontroleerd en veilig trekken vereist is.
De lier werkt op een 12 V DC-voeding en levert een nominale trekkracht tot 1585 kg (3500 lbs) op de eerste laag staalkabel. Naarmate het aantal staalkabellagen op de trommel toeneemt, neemt de beschikbare trekkracht geleidelijk af; dit is kenmerkend voor alle trommellieren.
Meest voorkomende toepassingen:
- Voertuigberging (wanneer een ATV, UTV of kleiner voertuig vast komt te zitten in modder, sneeuw of op steil terrein).
- Trekken van hout en materialen (verplaatsen van stammen, takken of andere lasten over kortere afstanden, met name op moeilijk toegankelijk terrein).
- Hulp bij boten en aanhangers (een boot op een trailer trekken of ondersteunen bij het positioneren van lasten).
- Landbouw- en bosbouwwerkzaamheden (verplaatsen van uitrusting, machines of lasten wanneer geen tractor of grotere lier beschikbaar is).
- Installatie- en servicewerkzaamheden (nauwkeurig positioneren of uitlijnen van componenten tijdens de installatie).
Waarom een elektrische lier gebruiken in plaats van handmatig trekken?
- verhoogde veiligheid
- constante en gecontroleerde trekkracht
- lager letselrisico voor de bediener
- snellere en efficiëntere werking
Voor zwaardere lasten of grotere trekafstanden adviseren wij het gebruik van een katrolblok, dat helpt om:
- de trekkracht te verhogen,
- de belasting op de lier te verminderen,
- de levensduur van de lier te verlengen.
Pakket bevat:
- RS-3500 ECO elektrische lier,
- staalkabel,
- haak voor staalkabel,
- bedrade en draadloze afstandsbedieningen,
- ontvanger en elektrische aansluitkabels,
- rollenvenster,
- montagebouten.

Selectie van kabels en zekeringen voor lierinstallatie per model
| Model | Spanning | Zekering | Afstand tussen lier en accu | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Opmerking: Gebruik hoogwaardige koperen kabels met een geschikte doorsnede om de elektrische lier van stroom te voorzien. Naarmate de afstand tussen de accu en de lier toeneemt, is vanwege spanningsval een grotere kabeldoorsnede vereist. De vermelde waarden vertegenwoordigen de aanbevolen minimale kabeldoorsneden. De werkelijke kabelmaat is afhankelijk van de maximale stroomopname van de lier, de kabellengte, de bedrijfsomstandigheden, de temperatuur en de installatiemethode. De in de tabel weergegeven afstand is de enkele afstand tussen de accu en de lier.
Afmetingen

Aansluitschema

Afmetingen rollenvenster

| TREKKRACHT EN KABELCAPACITEIT PER LAAG | |||||
| Staalkabellaag | 1 | 2 | 3 | 4 | |
| Nominale trekkracht | (kg) | 1585 | 1331 | 1145 | 1005 |
| Staalkabel per laag | (m) | 2.6 | 5.7 | 9.1 | 13 |
| KABELSNELHEID EN STROOMOPNAME – EERSTE LAAG | ||||||
| Trekkracht | (kg) | 0 | 450 | 900 | 1130 | 1585 (max.) |
| Kabelsnelheid | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Stroomopname | (A) | 35 | 92 | 120 | 150 | 180 |
