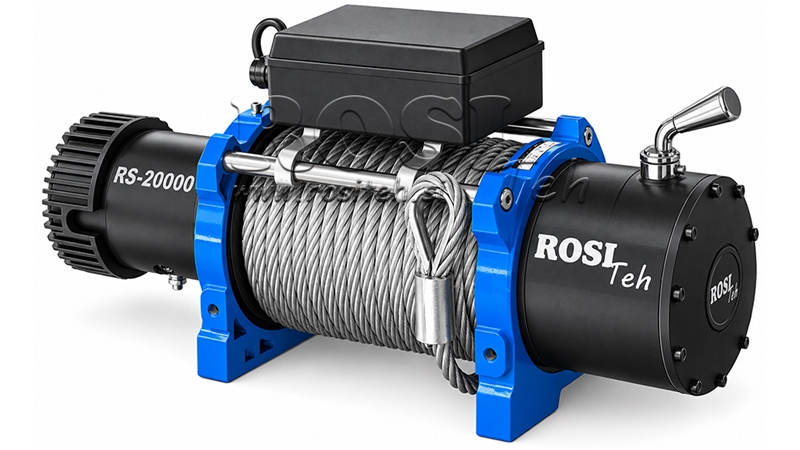

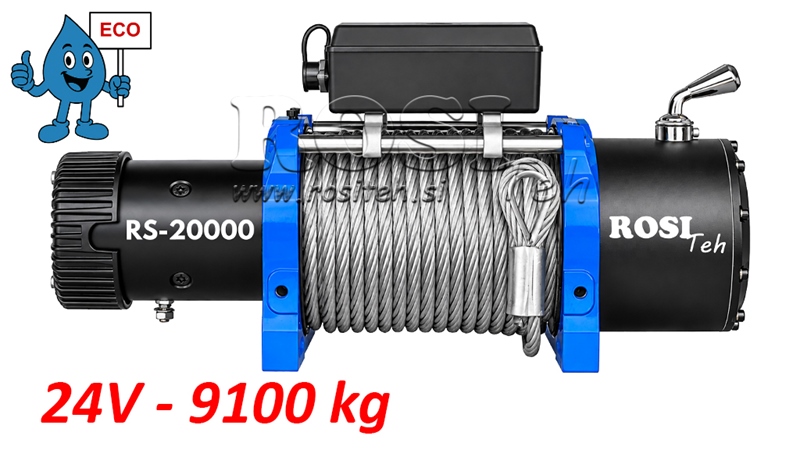

24 V ELEKTRISCHE LIER RS-20000 - 9100 KG - STAALKABEL - ECO
| Technische informatie | |
| Leverancier: | China |
| Retourneren of ruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 59,6 kg |
| Afmetingen: | 618 x 196 x 260 mm |
| Trekkracht: | 9100 kg (20000 lbs) |
| Overbrenging: | 4-traps planetair |
| Overbrengingsverhouding: | 469:1 |
| Koppeling: | Draaiknop (180°) |
| Trommeldiameter en -lengte: | 89 x 224 mm |
| Kabel: | Gegalvaniseerde staalkabel (12 mm x 26 m) |
| Aanbevolen accu: | Minimaal 12 Ah |
| Montageafmetingen: | 254 x 114,3 mm |
| Voeding: | Elektrisch (via accu) |
| Motor: | 24V DC-elektromotor - 7,8 HP (afgedicht) |
| Spanning: | 24 V (DC) |
| Bediening: | Bedrade en draadloze afstandsbediening |
Beschrijving
De RS-20000 (24 V) elektrische lier is een uitzonderlijk krachtige en kostenefficiënte oplossing uit onze ECO-lijn, ontworpen voor het trekken van zware lasten en gebruik onder veeleisende werkomstandigheden. Met een nominale trekkracht tot 9100 kg (20.000 lbs) is deze lier geschikt voor zware terrein- en bedrijfsvoertuigen, aanhangwagens, bergingsvoertuigen, landbouw- en bosbouwmachines, evenals andere toepassingen waarbij een hoge en gecontroleerde trekkracht vereist is.
De lier werkt op een 24 V DC-voeding en wordt aangedreven door een krachtige 7,8 HP elektromotor. Het viertraps planetaire tandwielstelsel met een overbrengingsverhouding van 469:1 levert een hoog koppel en een efficiënte krachtoverbrenging naar de trommel. De nominale trekkracht tot 9100 kg (20.000 lbs) geldt voor de eerste laag staalkabel. Naarmate het aantal kabellagen op de trommel toeneemt, neemt de beschikbare trekkracht geleidelijk af, wat kenmerkend is voor alle trommellieren.
De RS-20000 is uitgerust met een 12 mm dikke, 26 m lange gegalvaniseerde staalkabel. Met de 180° draaibare koppelingshendel kan de lier in de vrijloopstand worden gezet om de kabel sneller handmatig af te rollen. De lier kan worden bediend met zowel de bedrade als de draadloze afstandsbediening.
Meest voorkomende toepassingen:
-
Bergen en trekken van zware voertuigen (assisteren van voertuigen die vastzitten in modder, sneeuw of moeilijk terrein).
-
Gebruik op bergingsvoertuigen en aanhangwagens (laden, trekken en positioneren van voertuigen, machines en andere zware lasten).
-
Trekken van hout en zware lasten (verplaatsen van stammen, uitrusting en materialen over kortere afstanden).
-
Landbouw- en bosbouwwerkzaamheden (trekken van machines, uitrusting of lasten in moeilijk toegankelijke gebieden).
-
Gebruik op zware terrein- en bedrijfsvoertuigen waar een hoge trekkracht vereist is.
-
Montage- en servicewerkzaamheden (gecontroleerd verplaatsen en positioneren van zware componenten, machines of uitrusting).
Waarom kiezen voor een elektrische lier in plaats van handmatig trekken?
-
zeer hoge trekkracht tot 9100 kg (20.000 lbs),
-
soepel en gecontroleerd trekken,
-
krachtige 7,8 HP elektromotor,
-
robuuste gegalvaniseerde staalkabel,
-
minder fysieke inspanning vereist van de gebruiker,
-
snellere en efficiëntere werking.
Voor zwaardere lasten of veeleisendere treksituaties raden wij het gebruik van een geschikte omloopkatrol aan, waarmee u:
-
de beschikbare trekkracht kunt verhogen,
-
de belasting van de lier kunt verminderen,
-
zware lasten gemakkelijker kunt verplaatsen,
-
de levensduur van de lier kunt helpen verlengen.
De RS-20000 ECO elektrische lier is een ideale keuze voor gebruikers die een krachtige 24 V elektrische lier met staalkabel en een trekkracht tot 9100 kg nodig hebben voor veeleisende professionele en particuliere toepassingen.
Pakket bevat:
-
RS-20000 ECO elektrische lier,
-
staalkabel,
-

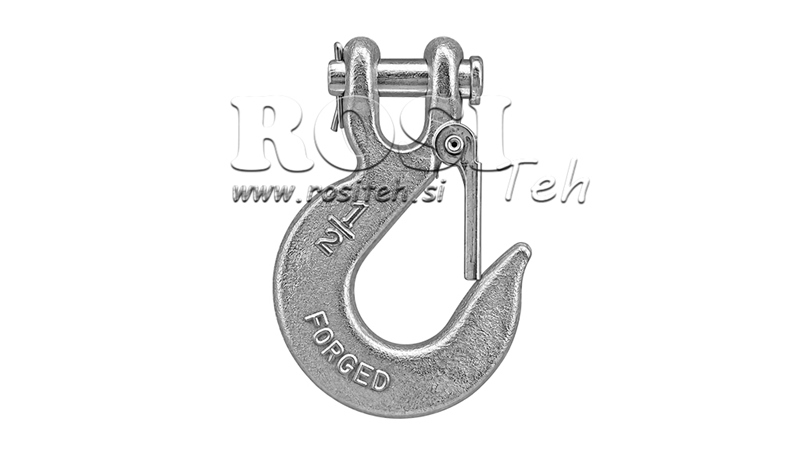

haak voor staalkabel,
-

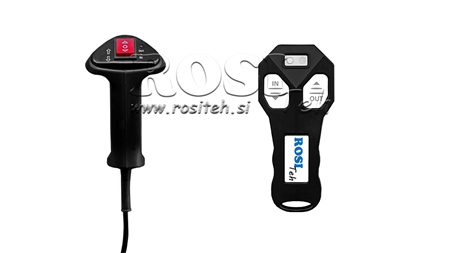

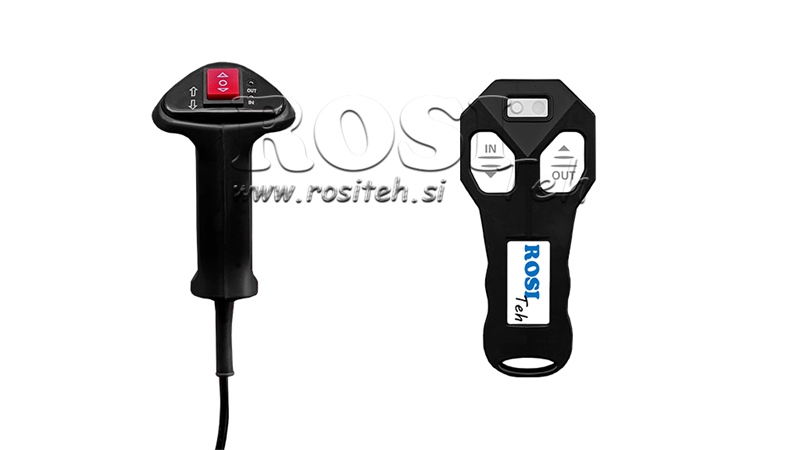

bedrade en draadloze afstandsbediening,
-
elektrische aansluitkabels,
-

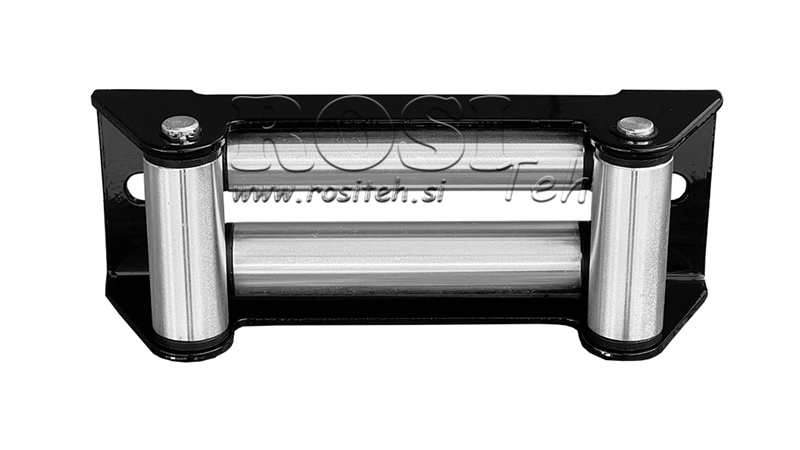

rollengeleider,
-
montagebouten.


Selectie van kabels en zekeringen voor lierinstallatie per model
| Model | Spanning | Zekering | Afstand tussen lier en accu | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Opmerking: Gebruik hoogwaardige koperen kabels met een passende doorsnede om de elektrische lier van stroom te voorzien. Naarmate de afstand tussen de accu en de lier toeneemt, is vanwege spanningsverlies een grotere kabeldoorsnede vereist. De weergegeven waarden zijn de aanbevolen minimale kabeldoorsneden. De werkelijke kabelmaat is afhankelijk van de maximale stroomopname van de lier, kabellengte, bedrijfsomstandigheden, temperatuur en installatiemethode. De in de tabel weergegeven afstand is de enkele afstand tussen de accu en de lier.

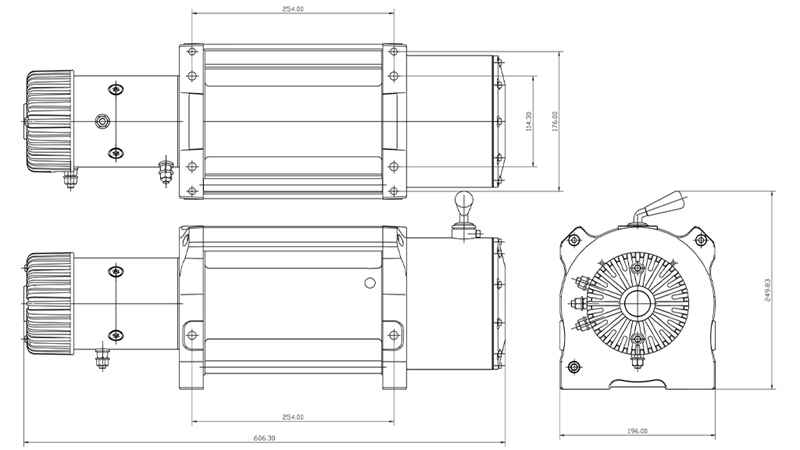

Afmetingen

Aansluitschema

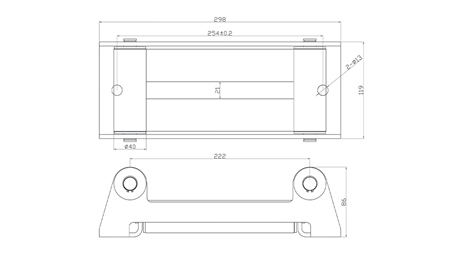

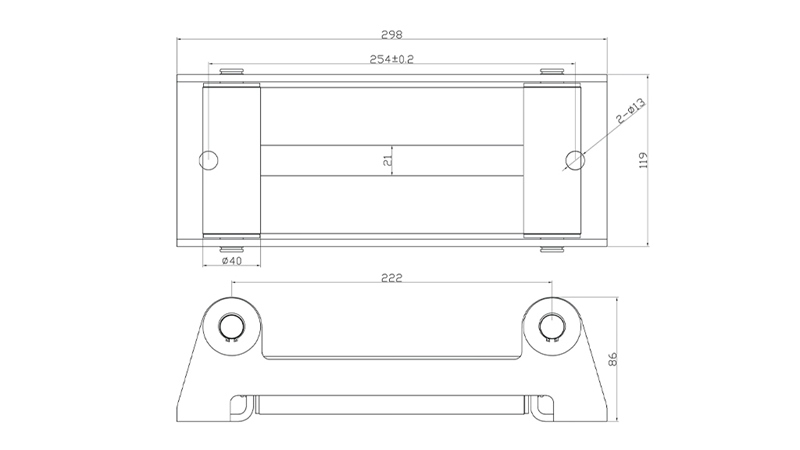

Afmetingen rollengeleider
