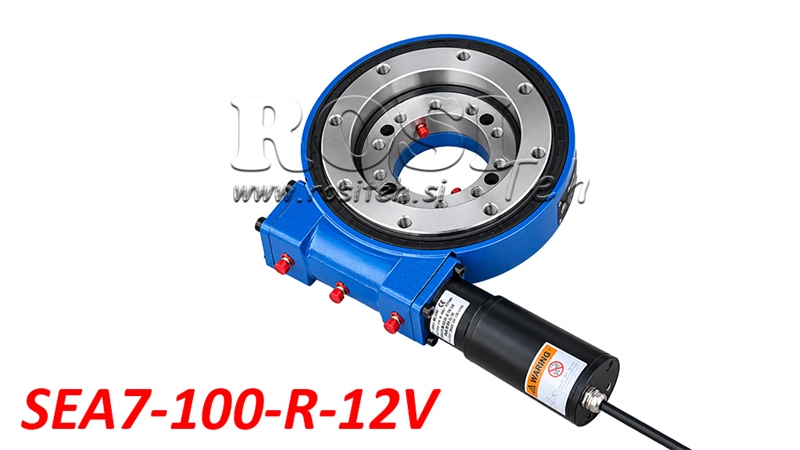

WORMWIELAANGEDREVEN DRAAIAANDRIJVING SERIE SEA7-100-R MET ELEKTROMOTOR 12V - OVERBRENGINGSVERHOUDING 71:1 - ECO

Beschrijving

SEA7-serie wormwiel-zwenkaandrijvingen met een 12 V elektromotor bieden een compacte, robuuste en kostenefficiënte oplossing voor elektrisch aangedreven rotatie en nauwkeurige positionering van diverse constructies en apparatuur. Ze combineren een wormwielreductor, draaikranslager en elektromotor in één functionele eenheid die hoge koppels kan overbrengen en axiale, radiale en kantelbelastingen kan weerstaan.

De SEA7-serie is geschikt voor toepassingen die een langzame, soepele en gecontroleerde rotatie vereisen. Dankzij de geïntegreerde 12 V elektromotor is de aandrijving bijzonder geschikt voor apparatuur en voertuigen met een 12-volts elektrisch systeem, omdat er geen extra hydraulisch systeem nodig is voor de werking.

Werking van de wormwiel-zwenkaandrijving

De wormwiel-zwenkaandrijving werkt volgens het principe van een wormwieloverbrenging, waarbij de elektromotor via een wormas een getande draaikrans aandrijft. Dit ontwerp zorgt voor een hoge reductieverhouding, een hoog koppel en een langzame, soepele en gecontroleerde rotatie.

De geïntegreerde 12 V elektromotor maakt elektrische bediening mogelijk zonder dat een hydraulische pomp, hydraulische motor of hydraulische slangen nodig zijn. Dit vereenvoudigt de installatie en maakt het mogelijk de aandrijving te gebruiken in apparatuur waar geen hydraulisch systeem beschikbaar is.

De aandrijving maakt continue 360°-rotatie mogelijk, terwijl het geïntegreerde draaikranslager axiale en radiale krachten evenals kantelmomenten opvangt. De wormwieloverbrenging levert bovendien een hoog houdkoppel, wat bijdraagt aan de positiestabiliteit van de roterende constructie.

Belangrijkste voordelen

• Elektrische aandrijving met meegeleverde 12 V elektromotor.

• Werking zonder de noodzaak van een aanvullend hydraulisch systeem.

• Compacte en robuuste constructie met geïntegreerd draaikranslager.

• Continue 360°-rotatiemogelijkheid.

• Hoge reductieverhouding voor langzame en nauwkeurige rotatie.

• Hoog uitgaand koppel en houdkoppel.

• Hoog draagvermogen bij axiale en radiale belastingen.

• Geschikt voor het opnemen van hoge kantelmomenten.

• Vereenvoudigde installatie in apparatuur met een 12-volts elektrisch systeem.

• Breed toepassingsgebied in landbouw-, bosbouw-, bouw- en industriële machines.

Toepassingen

SEA7-serie wormwiel-zwenkaandrijvingen met elektromotoren zijn geschikt voor diverse toepassingen waarbij elektrisch geregelde rotatie, positionering of beweging van constructieve eenheden vereist is.

• Landbouwmachines – roterende aanbouwdelen, verstelbare constructies en landbouwapparatuur.

• Bosbouwmachines – draaimechanismen, kleinere materiaalbehandelingsapparatuur en hulpwerkmodules.

• Bouwmachines – roterende platforms, positioneersystemen en speciale constructies.

• Industriële apparatuur – draaitafels, positioneerinrichtingen en materiaalbehandelingssystemen.

• Transport- en speciale voertuigen – elektrisch bediende draaimechanismen en voertuiggebonden apparatuur.

• Zonvolgsystemen – roterende steunen en systemen voor het verstellen van de positie van zonnepanelen.

Constructie en prestaties

De SEA7 wormwiel-zwenkaandrijving heeft een robuust ontwerp dat een tandwieloverbrenging en draaikranslager combineert in een compacte behuizing. De constructie maakt het mogelijk verschillende soorten belastingen op te nemen, waardoor deze geschikt is voor integratie in talrijke mechanische systemen.

De aandrijving heeft een overbrengingsverhouding van 71:1, een maximaal uitgaand toerental van 1.4 rpm en een nominaal uitgaand koppel van 210 Nm. Het statisch axiaal draagvermogen bedraagt 133 kN, het statisch radiaal draagvermogen 53 kN en het maximale kantelmoment 13.5 kNm.

Het houdkoppel bedraagt 10.4 kNm en biedt effectieve weerstand tegen externe rotatiebelastingen. Tijdens bedrijf moeten de toegestane belastingen, de installatiemethode en het geschikte elektrische besturingssysteem in acht worden genomen.

Elektrische aansluiting en besturing

De wormwiel-zwenkaandrijving is uitgerust met een 12 V DC elektromotor met een opgegeven maximale stroom van 14 A. Deze is geschikt voor aansluiting op een passende 12-volts voeding.

Voor de werking moeten passende elektrische bedieningselementen, beveiliging van de voeding en correct gedimensioneerde elektrische kabels worden voorzien. De bedieningsmethode is afhankelijk van de eisen van de specifieke toepassing.

De elektromotor wordt meegeleverd met de wormwiel-zwenkaandrijving.

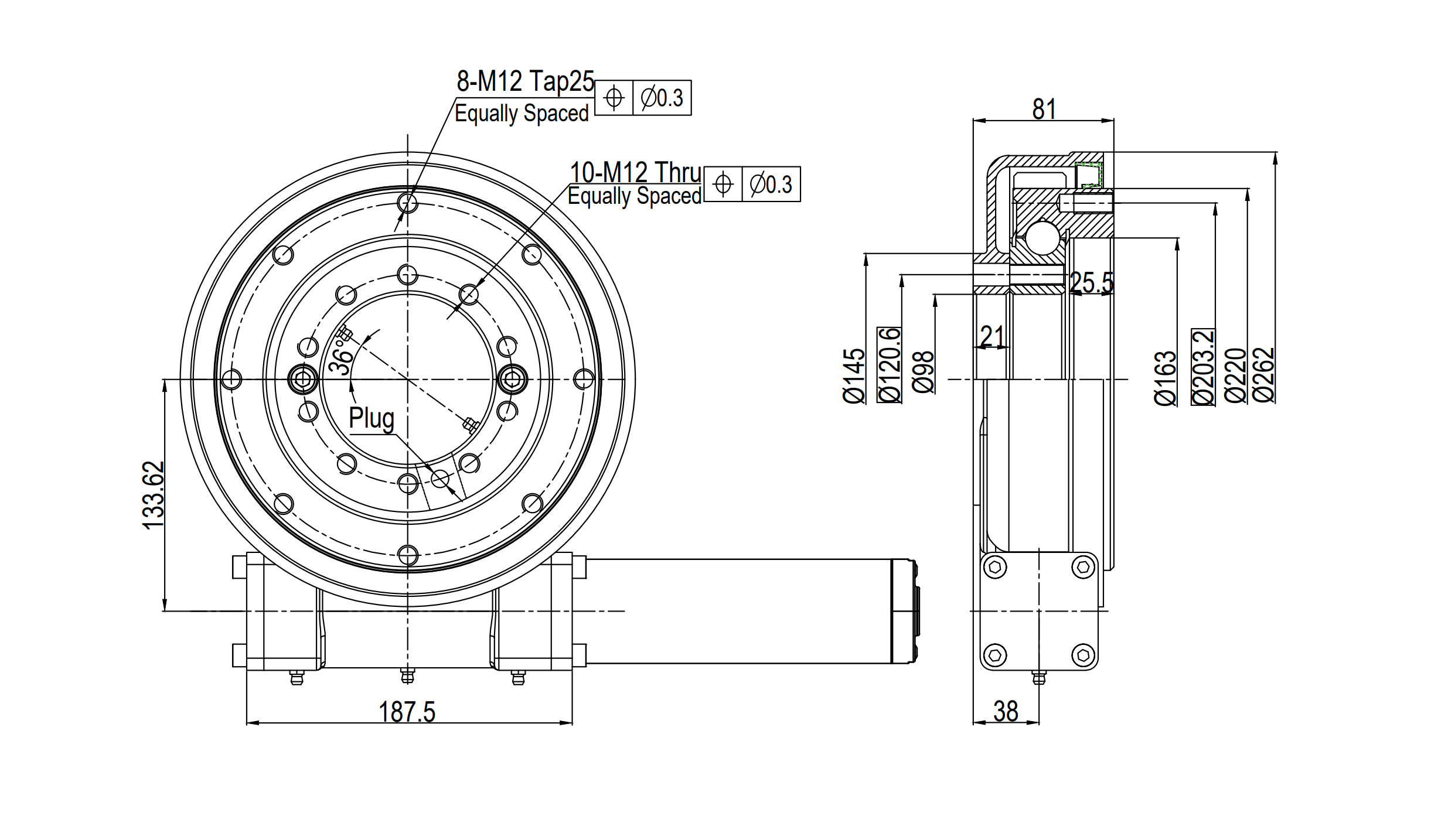

Afmetingen SAE07 - ECO

Belastingsdiagram

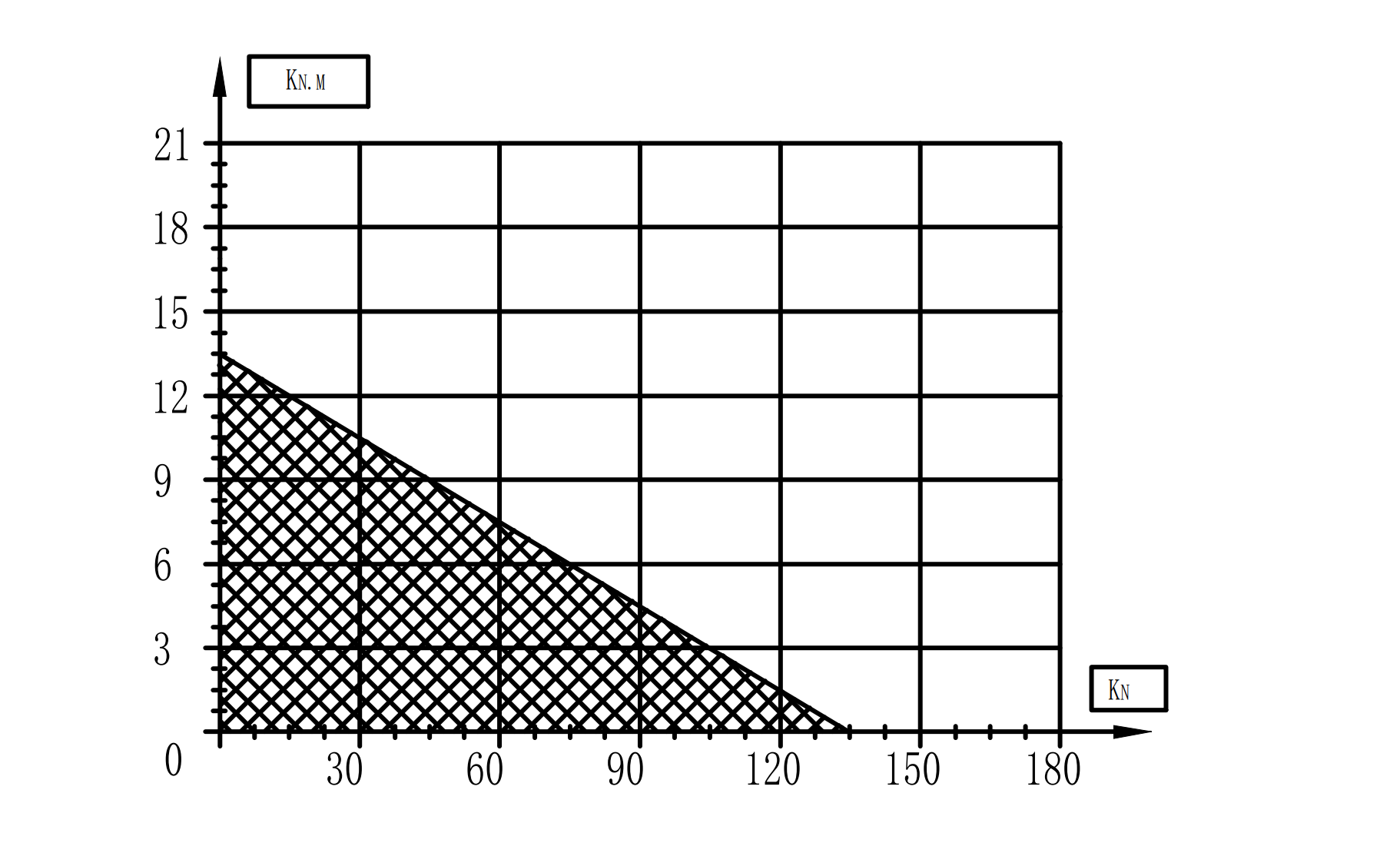

Het diagram toont de toegestane combinaties van axiale belasting en kantelmoment voor de SEA7 wormwiel-zwenkaandrijving. Naarmate de axiale belasting toeneemt, neemt het toegestane kantelmoment af. Om een juiste selectie en veilige werking van de aandrijving te waarborgen, moeten de door de fabrikant opgegeven grenswaarden worden aangehouden.

Horizontale as: axiale belasting in kN.

Verticale as: kantelmoment in kNm.

Gemarkeerd gebied: toegestane belastingscombinaties volgens het diagram van de fabrikant.

Grenscurve: gecombineerde belastingsgrens die niet mag worden overschreden.
