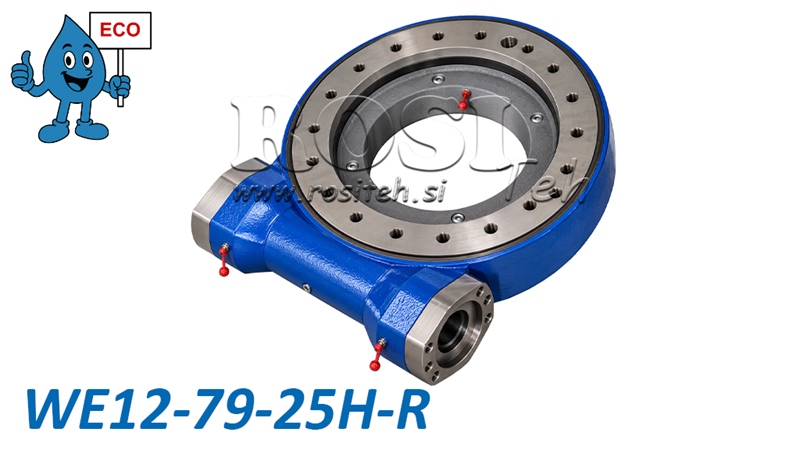

WORMWIELAANGEDREVEN DRAAIAANDRIJVING SERIE WEA12 - 9,36 kNm - OVERBRENGINGSVERHOUDING 79:1 - ECO
| Technische informatie | |
| Leverancier: | China |
| Garantie: | 6 maanden |
| Retourneren of ruilen: | 14 dagen |
| Productgewicht: | 66 kg |
| Model: | WEA12 - ECO |
| Statische axiale belastbaarheid: | 760 kN |
| Statische radiale belastbaarheid: | 280 kN |
| Draaibereik: | 360° (continu) |
| Overbrengingsverhouding: | 79:1 |
| Maximaal uitgaand toerental: | ≤ 2 rpm |
| Kantelmoment: | 56 kNm |
| Speling: | ≤ 0,17° |
| Buitendiameter van de zwenkeenheid: | 430 mm |
| Houdkoppel: | 43 kNm |
| Ingaande as: | Ø25 mm |
| Uitgaand koppel: | 9,5 kNm |
Omschrijving
Wormwiel-zwenkaandrijvingen uit de WEA-serie van onze ECO-lijn bieden een krachtige, robuuste en kostenefficiënte oplossing voor de gecontroleerde rotatie van zware constructies en machines. Ze combineren een wormwielreductor en een zwenklager in een compacte eenheid, waardoor een hoge koppeloverdracht mogelijk is en axiale, radiale en kantelbelastingen worden ondersteund.
De WEA ECO-serie biedt een uitstekende prijs-kwaliteitverhouding en is geschikt voor toepassingen in landbouwmachines, bosbouwmachines, bouwmachines en industriële machines waar een hoog draaikoppel en nauwkeurige positionering van lasten vereist zijn.
Werking van een wormwiel-zwenkaandrijving
Een wormwiel-zwenkaandrijving werkt volgens het principe van een wormwieloverbrenging, waarbij een worm een getande draaikrans aandrijft. Dit ontwerp zorgt voor een hoge reductieverhouding, een hoog uitgaand koppel en een langzame, soepele en gecontroleerde rotatie. De aandrijving kan worden bediend met een geschikte hydraulische motor. Het ontwerp maakt continue 360°-rotatie mogelijk, terwijl het geïntegreerde zwenklager hoge axiale en radiale krachten en kantelmomenten opvangt, waardoor de aandrijving geschikt is voor veeleisende bedrijfsomstandigheden.
Belangrijkste voordelen
-
ECO-lijn – een betaalbare oplossing met een uitstekende prijs-kwaliteitverhouding.
-
Hoog uitgaand koppel voor het roteren van zware constructies en lasten.
-
Compact en robuust ontwerp met geïntegreerd zwenklager.
-
Geschikt voor continue 360°-rotatie.
-
Nauwkeurige en gecontroleerde rotatie dankzij een hoge reductieverhouding.
-
Hoge axiale en radiale belastbaarheid.
-
Hoge weerstand tegen kantelmomenten.
-
Hoogwaardige materialen en warmtebehandelde tandwielcomponenten.
-
Breed assortiment modellen voor verschillende lasten en toepassingen.
Toepassingen
Wormwiel-zwenkaandrijvingen uit de WEA ECO-serie worden gebruikt in diverse sectoren, met name in toepassingen waar betrouwbare rotatie en positionering van zware machinecomponenten en samenstellingen vereist zijn.
-
Bosbouwmachines – bosbouwtrailers, kranen en roterende constructies.
-
Landbouwmachines – roterende armen, aanbouwdelen en landbouwapparatuur.
-
Bouwmachines – kranen, hefwerktuigen en roterende platforms.
-
Industriële apparatuur – positioneerinrichtingen, draaitafels en materiaalhandlingsystemen.
-
Transport en speciale voertuigen – roterende samenstellingen en op voertuigen gemonteerde apparatuur.
Materialen en constructie
Wormwiel-zwenkaandrijvingen uit de WEA ECO-serie worden vervaardigd uit hoogwaardige staalsoorten die mechanische sterkte, slijtvastheid en een lange levensduur bieden bij correct onderhoud.
Tandwielcomponenten kunnen worden vervaardigd uit staalsoorten 45, 50Mn, 42CrMo of 42CrMo4, terwijl de wormen kunnen worden gemaakt van 42CrMo- of 20CrMoTi-staal. Geselecteerde componenten worden warmtebehandeld om de hardheid en slijtvastheid te verbeteren.
De hardheid van de geharde loopbaanoppervlakken ligt tussen 55 en 62 HRC, terwijl de oppervlaktehardheid van de wormwieleenheid tussen 58 en 62 HRC ligt.
De wormwiel-zwenkaandrijving is af fabriek voorgesmeerd.
Afmetingen WEA12 - ECO

Grensbelastingsdiagram
Het diagram toont de toelaatbare combinaties van axiale belasting en kantelmoment voor de WEA12 wormwiel-zwenkaandrijving. Naarmate de axiale belasting toeneemt, neemt het toelaatbare kantelmoment af. Voor een juiste selectie en veilige werking van de zwenkaandrijving moeten de door de fabrikant opgegeven belastingsgrenzen in acht worden genomen.

Horizontale as: Axiale belasting in kN.
Verticale as: Kantelmoment in kNm.
Gearceerd gebied: Toelaatbare combinaties van belastingen volgens het diagram van de fabrikant.
Grenscurve: Maximaal toelaatbare gecombineerde belasting die niet mag worden overschreden.
