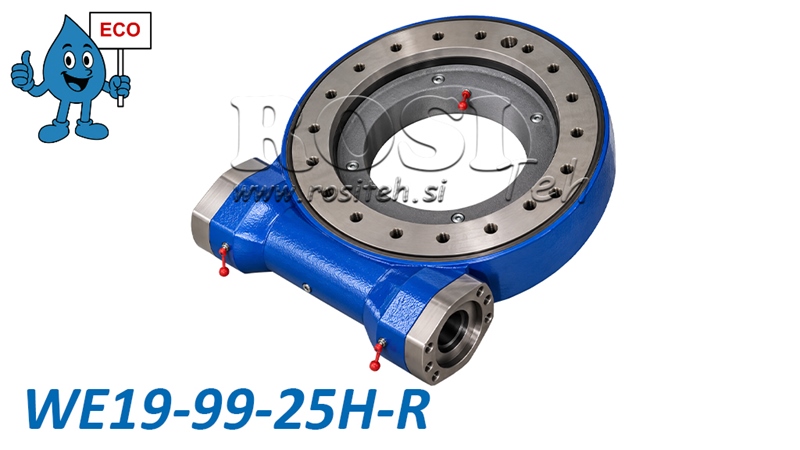

WORMWIELAANGEDREVEN DRAAIAANDRIJVING SERIE WEA19 - 19,1 kNm - OVERBRENGINGSVERHOUDING 99:1 - ECO
| Technische informatie | |
| Leverancier: | China |
| Garantie: | 6 maanden |
| Retouren of omruilingen: | 14 dagen |
| Productgewicht: | 118 kg |
| Model: | WEA19 - ECO |
| Statisch axiaal draagvermogen: | 1800 kN |
| Statisch radiaal draagvermogen: | 675 kN |
| Draaibereik: | 360° (continu) |
| Overbrengingsverhouding: | 99:1 |
| Maximaal uitgaand toerental: | ≤ 2 rpm |
| Kantelmoment: | 196 kNm |
| Speling: | ≤ 0,15° |
| Buitendiameter van de zwenkeenheid: | 624 mm |
| Houdkoppel: | 80,1 kNm |
| Ingaande as: | Ø25 mm |
| Uitgaand koppel: | 18,5 kNm |
Beschrijving
WEA-serie wormwiel-zwenkaandrijvingen uit onze ECO-lijn bieden een krachtige, robuuste en kosteneffectieve oplossing voor de gecontroleerde rotatie van zware constructies en machines. Ze combineren een wormwielreductor en een zwenklager in een compacte eenheid, waardoor een hoge koppeloverdracht mogelijk is en tegelijkertijd axiale, radiale en kantelbelastingen worden ondersteund.
De WEA ECO-serie biedt een uitstekende prijs-kwaliteitverhouding en is geschikt voor toepassingen in landbouw-, bosbouw-, bouw- en industriële machines waar een hoog draaikoppel en nauwkeurige lastpositionering vereist zijn.
Werking van een wormwiel-zwenkaandrijving
Een wormwiel-zwenkaandrijving werkt volgens het principe van een wormwieloverbrenging, waarbij een worm een getande zwenkkrans aandrijft. Dit ontwerp zorgt voor een hoge reductieverhouding, een hoog uitgaand koppel en een langzame, soepele en gecontroleerde rotatie. De aandrijving kan worden bediend met een geschikte hydraulische motor. Het ontwerp maakt continue rotatie over 360° mogelijk, terwijl het geïntegreerde zwenklager hoge axiale en radiale krachten en kantelmomenten opneemt, waardoor de aandrijving geschikt is voor veeleisende bedrijfsomstandigheden.
Belangrijkste voordelen
-
ECO-lijn – een betaalbare oplossing met een uitstekende prijs-kwaliteitverhouding.
-
Hoog uitgaand koppel voor het draaien van zware constructies en lasten.
-
Compact en robuust ontwerp met geïntegreerd zwenklager.
-
Mogelijkheid tot continue rotatie over 360°.
-
Nauwkeurige en gecontroleerde rotatie met een hoge reductieverhouding.
-
Hoog axiaal en radiaal draagvermogen.
-
Hoge weerstand tegen kantelmomenten.
-
Hoogwaardige materialen en warmtebehandelde tandwielcomponenten.
-
Breed scala aan modellen voor verschillende belastingen en toepassingen.
Toepassingen
WEA ECO-serie wormwiel-zwenkaandrijvingen worden in diverse sectoren toegepast, met name in toepassingen waarbij betrouwbare rotatie en positionering van zware machinecomponenten en samenstellingen vereist zijn.
-
Bosbouwmachines – bosbouwaanhangers, kranen en roterende constructies.
-
Landbouwmachines – roterende armen, aanbouwdelen en landbouwapparatuur.
-
Bouwmachines – kranen, hijsapparatuur en draaiplatforms.
-
Industriële uitrusting – positioneerapparaten, draaitafels en materiaaltransportsystemen.
-
Transport- en speciale voertuigen – roterende samenstellingen en voertuigopbouwapparatuur.
Materialen en constructie
WEA ECO-serie wormwiel-zwenkaandrijvingen worden vervaardigd uit hoogwaardige staalsoorten die mechanische sterkte, slijtvastheid en een lange levensduur bieden bij correct onderhoud.
Tandwielcomponenten kunnen worden vervaardigd uit staalsoorten 45, 50Mn, 42CrMo of 42CrMo4, terwijl de wormen kunnen zijn gemaakt van 42CrMo- of 20CrMoTi-staal. Geselecteerde componenten zijn warmtebehandeld om de hardheid en slijtvastheid te verbeteren.
De hardheid van de geharde loopbaanoppervlakken ligt tussen 55 en 62 HRC, terwijl de oppervlaktehardheid van de wormwielconstructie tussen 58 en 62 HRC ligt.
De wormwiel-zwenkaandrijving is af fabriek voorgesmeerd.
Afmetingen WEA19 - ECO

Belastingslimietdiagram
Het diagram toont de toegestane combinaties van axiale belasting en kantelmoment voor de WEA19 wormwiel-zwenkaandrijving. Naarmate de axiale belasting toeneemt, neemt het toegestane kantelmoment af. Voor een correcte selectie en veilige werking van de zwenkaandrijving moeten de door de fabrikant gespecificeerde belastingslimieten in acht worden genomen.

Horizontale as: Axiale belasting in kN.
Verticale as: Kantelmoment in kNm.
Gearceerd gebied: Toegestane belastingscombinaties volgens het diagram van de fabrikant.
Limietcurve: Maximaal toegestane gecombineerde belasting die niet mag worden overschreden.
