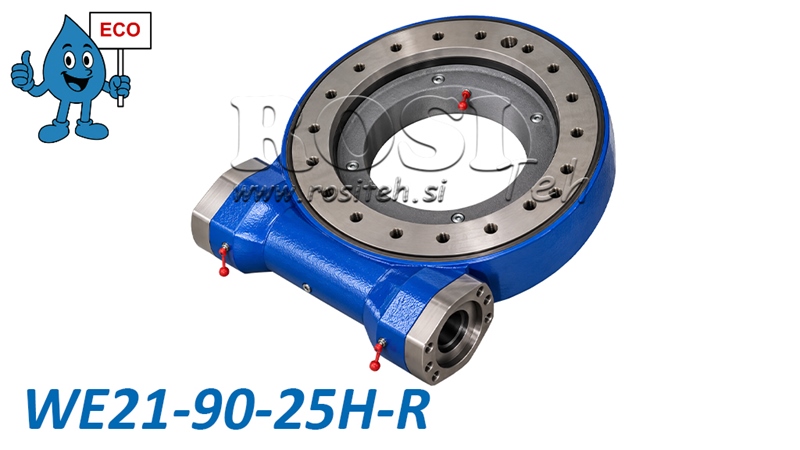

WORMWIELAANGEDREVEN DRAAIAANDRIJVING SERIE WEA21 - 28,7 kNm - OVERBRENGINGSVERHOUDING 90:1 - ECO
| Technische informatie | |
| Leverancier: | China |
| Garantie: | 6 maanden |
| Retourneren of omruilen: | 14 dagen |
| Productgewicht: | 172 kg |
| Model: | WEA21 - ECO |
| Statisch axiaal draagvermogen: | 1598 kN |
| Statisch radiaal draagvermogen: | 640 kN |
| Draaibereik: | 360° (continu) |
| Overbrengingsverhouding: | 90:1 |
| Maximaal uitgaand toerental: | ≤ 1,5 rpm |
| Kantelmoment: | 203 kNm |
| Speling: | ≤ 0,15° |
| Buitendiameter van de zwenkeenheid: | 684 mm |
| Houdkoppel: | 105,8 kNm |
| Ingaande as: | Ø25 mm |
| Uitgaand koppel: | 28,7 kNm |
Omschrijving
Wormwiel-zwenkaandrijvingen uit de WEA-serie van onze ECO-lijn bieden een krachtige, robuuste en kostenefficiënte oplossing voor de gecontroleerde rotatie van zware constructies en machines. Ze combineren een wormwielreductor en een draaikranslager in een compacte eenheid, waardoor een hoge koppeloverdracht mogelijk is en tegelijkertijd axiale, radiale en kantelbelastingen worden opgevangen.
De WEA ECO-serie biedt een uitstekende prijs-kwaliteitverhouding en is geschikt voor toepassingen in landbouw-, bosbouw-, bouw- en industriële machines waarbij een hoog draaikoppel en nauwkeurige positionering van de last vereist zijn.
Werking van een wormwiel-zwenkaandrijving
Een wormwiel-zwenkaandrijving werkt volgens het principe van een wormwieloverbrenging, waarbij een worm een vertande draaikrans aandrijft. Dit ontwerp zorgt voor een hoge reductieverhouding, een hoog uitgaand koppel en een langzame, soepele en gecontroleerde rotatie. De aandrijving kan worden bediend met een geschikte hydraulische motor. Dankzij het ontwerp is continue 360°-rotatie mogelijk, terwijl het geïntegreerde draaikranslager hoge axiale en radiale krachten en kantelmomenten opvangt, waardoor de aandrijving geschikt is voor veeleisende bedrijfsomstandigheden.
Belangrijkste voordelen
-
ECO-lijn – een betaalbare oplossing met een uitstekende prijs-kwaliteitverhouding.
-
Hoog uitgaand koppel voor het roteren van zware constructies en lasten.
-
Compact en robuust ontwerp met geïntegreerd draaikranslager.
-
Continue 360°-rotatiemogelijkheid.
-
Nauwkeurige en gecontroleerde rotatie met een hoge reductieverhouding.
-
Hoog axiaal en radiaal draagvermogen.
-
Hoge weerstand tegen kantelmomenten.
-
Hoogwaardige materialen en warmtebehandelde tandwielcomponenten.
-
Breed assortiment modellen voor verschillende lasten en toepassingen.
Toepassingen
Wormwiel-zwenkaandrijvingen uit de WEA ECO-serie worden in diverse sectoren gebruikt, met name in toepassingen waarbij betrouwbare rotatie en positionering van zware machinecomponenten en samenstellingen vereist zijn.
-
Bosbouwmachines – bosbouwtrailers, kranen en roterende constructies.
-
Landbouwmachines – roterende armen, aanbouwdelen en landbouwapparatuur.
-
Bouwmachines – kranen, hijsapparatuur en draaiplatforms.
-
Industriële apparatuur – positioneerinrichtingen, draaitafels en material-handlingsystemen.
-
Transport- en speciale voertuigen – roterende samenstellingen en voertuigopbouwapparatuur.
Materialen en constructie
Wormwiel-zwenkaandrijvingen uit de WEA ECO-serie worden vervaardigd uit hoogwaardige staalsoorten die mechanische sterkte, slijtvastheid en een lange levensduur bieden bij correct onderhoud.
Tandwielcomponenten kunnen worden vervaardigd uit staalsoorten 45, 50Mn, 42CrMo of 42CrMo4, terwijl de wormen kunnen zijn gemaakt van 42CrMo- of 20CrMoTi-staal. Geselecteerde componenten worden warmtebehandeld om de hardheid en slijtvastheid te verbeteren.
De hardheid van de geharde loopbaanoppervlakken ligt tussen 55 en 62 HRC, terwijl de oppervlaktehardheid van de wormwieleenheid tussen 58 en 62 HRC ligt.
De wormwiel-zwenkaandrijving is af fabriek voorgesmeerd.
Afmetingen WEA21 - ECO

Grenslastdiagram
Het diagram toont de toegestane combinaties van axiale belasting en kantelmoment voor de WEA21 wormwiel-zwenkaandrijving. Naarmate de axiale belasting toeneemt, neemt het toegestane kantelmoment af. Voor een correcte selectie en veilige werking moeten de door de fabrikant gespecificeerde belastingsgrenzen in acht worden genomen.

Horizontale as: Axiale belasting in kN.
Verticale as: Kantelmoment in kNm.
Gearceerd gebied: Toegestane combinaties van belastingen volgens het diagram van de fabrikant.
Grenscurve: Maximaal toegestane gecombineerde belasting die niet mag worden overschreden.
