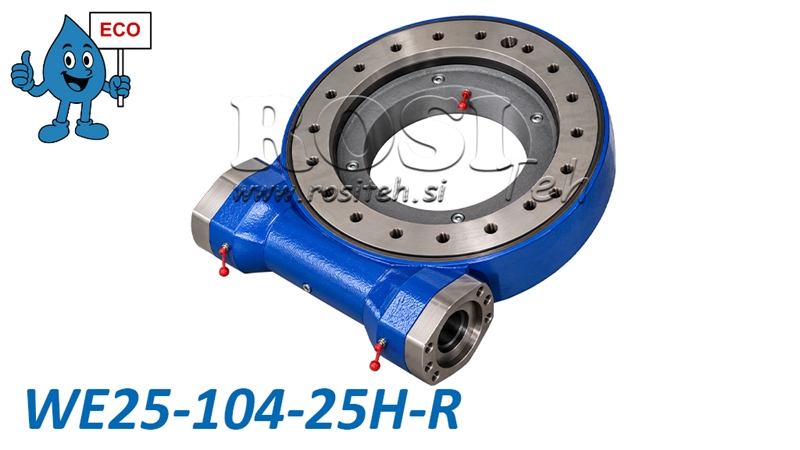

WORMWIELAANGEDREVEN DRAAIAANDRIJVING SERIE WEA25 - 34,2 kNm - OVERBRENGINGSVERHOUDING 104:1 - ECO
| Technische informatie | |
| Leverancier: | China |
| Garantie: | 6 maanden |
| Retouren of omruilingen: | 14 dagen |
| Productgewicht: | 202 kg |
| Model: | WEA25 - ECO |
| Statisch axiaal draagvermogen: | 2360 kN |
| Statisch radiaal draagvermogen: | 945 kN |
| Draaibereik: | 360° (continu) |
| Overbrengingsverhouding: | 104:1 |
| Maximaal uitgaand toerental: | ≤ 1,5 rpm |
| Kantelmoment: | 310 kNm |
| Speling: | ≤ 0,15° |
| Buitendiameter van de zwenkeenheid: | 800 mm |
| Houdkoppel: | 158,3 kNm |
| Ingaande as: | Ø25 mm |
| Uitgaand koppel: | 34,2 kNm |
Beschrijving
Wormwiel-zwenkaandrijvingen uit de WEA-serie van onze ECO-lijn bieden een krachtige, robuuste en kostenefficiënte oplossing voor de gecontroleerde rotatie van zware constructies en machines. Ze combineren een wormwielreductor en een zwenklager in een compacte eenheid, waardoor een hoge koppeloverdracht mogelijk is terwijl axiale, radiale en kantelbelastingen worden opgenomen.
De WEA ECO-serie biedt een uitstekende prijs-kwaliteitverhouding en is geschikt voor toepassingen in landbouw-, bosbouw-, bouw- en industriële machines waar een hoog draaikoppel en nauwkeurige lastpositionering vereist zijn.
Werking van een wormwiel-zwenkaandrijving
Een wormwiel-zwenkaandrijving werkt volgens het principe van een wormwieloverbrenging, waarbij een worm een getande draaikrans aandrijft. Dit ontwerp biedt een hoge reductieverhouding, een hoog uitgaand koppel en een langzame, soepele en gecontroleerde rotatie. De aandrijving kan worden bediend met een geschikte hydraulische motor. Dankzij het ontwerp is continue 360°-rotatie mogelijk, terwijl het geïntegreerde zwenklager hoge axiale en radiale krachten en kantelmomenten opneemt, waardoor de aandrijving geschikt is voor veeleisende bedrijfsomstandigheden.
Belangrijkste voordelen
-
ECO-lijn – een betaalbare oplossing met een uitstekende prijs-kwaliteitverhouding.
-
Hoog uitgaand koppel voor het roteren van zware constructies en lasten.
-
Compact en robuust ontwerp met geïntegreerd zwenklager.
-
Geschikt voor continue 360°-rotatie.
-
Nauwkeurige en gecontroleerde rotatie met een hoge reductieverhouding.
-
Hoog axiaal en radiaal draagvermogen.
-
Hoge weerstand tegen kantelmomenten.
-
Hoogwaardige materialen en warmtebehandelde tandwielcomponenten.
-
Breed assortiment modellen voor verschillende belastingen en toepassingen.
Toepassingen
Wormwiel-zwenkaandrijvingen uit de WEA ECO-serie worden in diverse industrieën toegepast, met name in toepassingen waar betrouwbare rotatie en positionering van zware machinecomponenten en assemblages vereist zijn.
-
Bosbouwmachines – bosbouwtrailers, kranen en roterende constructies.
-
Landbouwmachines – roterende armen, aanbouwdelen en landbouwuitrusting.
-
Bouwmachines – kranen, hijsapparatuur en roterende platforms.
-
Industriële uitrusting – positioneerinrichtingen, draaitafels en interntransportsystemen.
-
Transport- en speciale voertuigen – roterende assemblages en op voertuigen gemonteerde uitrusting.
Materialen en constructie
Wormwiel-zwenkaandrijvingen uit de WEA ECO-serie worden vervaardigd uit hoogwaardige staalsoorten die mechanische sterkte, slijtvastheid en een lange levensduur bieden bij correct onderhoud.
Tandwielcomponenten kunnen worden vervaardigd uit staalsoorten 45, 50Mn, 42CrMo of 42CrMo4, terwijl de wormen kunnen worden gemaakt van 42CrMo- of 20CrMoTi-staal. Geselecteerde componenten worden warmtebehandeld om de hardheid en slijtvastheid te verbeteren.
De hardheid van de geharde loopbaanoppervlakken bedraagt 55 tot 62 HRC, terwijl de oppervlaktehardheid van de wormwieloverbrenging 58 tot 62 HRC bedraagt.
De wormwiel-zwenkaandrijving is af fabriek voorgesmeerd.
Afmetingen WEA25 - ECO

Grenslastdiagram
Het diagram toont de toelaatbare combinaties van axiale belasting en kantelmoment voor de WEA25 wormwiel-zwenkaandrijving. Naarmate de axiale belasting toeneemt, neemt het toelaatbare kantelmoment af. Neem voor een correcte selectie en veilige werking de door de fabrikant opgegeven belastingsgrenzen in acht.

Horizontale as: Axiale belasting in kN.
Verticale as: Kantelmoment in kNm.
Gearceerd gebied: Toelaatbare combinaties van belastingen volgens het diagram van de fabrikant.
Grenscurve: Maximaal toelaatbare gecombineerde belasting die niet mag worden overschreden.
