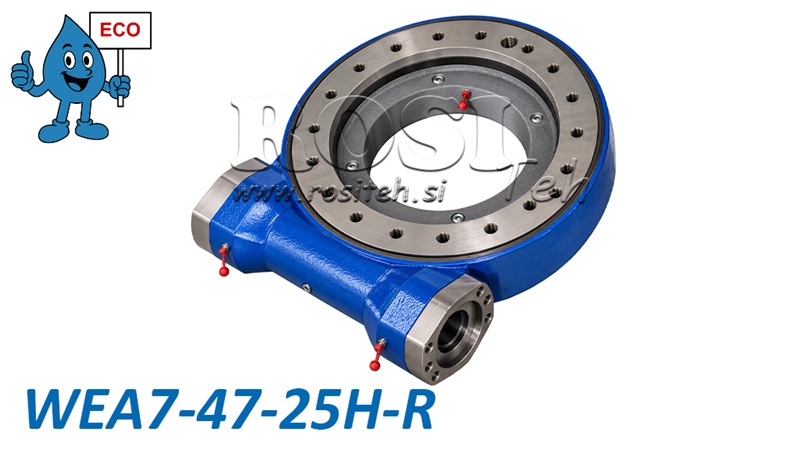

WORMWIELAANGEDREVEN DRAAIAANDRIJVING SERIE WEA7 - 3,5 kNm - OVERBRENGINGSVERHOUDING 47:1 - ECO
| Technische informatie | |
| Leverancier: | China |
| Garantie: | 6 maanden |
| Retourneren of omruilen: | 14 dagen |
| Productgewicht: | 35 kg |
| Model: | WEA7 - ECO |
| Statische axiale draaglast: | 220 kN |
| Statische radiale draaglast: | 90 kN |
| Rotatiebereik: | 360° (continu) |
| Overbrengingsverhouding: | 47:1 |
| Maximaal uitgangstoerental: | 2,5 rpm |
| Kantelmoment: | 14.2 kNm |
| Speling: | ≤ 0,2° |
| Buitendiameter van de zwenkeenheid: | 276 mm |
| Houdkoppel: | 20 kNm |
| Ingangsas: | Ø25 mm |
| Uitgaand koppel: | 3,5 kNm |
Beschrijving
WEA-serie wormwiel-zwenkaandrijvingen uit onze ECO-lijn bieden een krachtige, robuuste en kostenefficiënte oplossing voor de gecontroleerde rotatie van zware constructies en machines. Ze combineren een wormwielreductor en een zwenklager in een compacte eenheid, waardoor een hoge koppeloverdracht mogelijk is en tegelijkertijd axiale, radiale en kantelbelastingen worden opgevangen.
De WEA ECO-serie biedt een uitstekende prijs-kwaliteitverhouding en is geschikt voor toepassingen in landbouw-, bosbouw-, bouw- en industriële machines waar een hoog rotatiekoppel en nauwkeurige lastpositionering vereist zijn.
Werking van een wormwiel-zwenkaandrijving
Een wormwiel-zwenkaandrijving werkt volgens het principe van een wormwieloverbrenging, waarbij een worm een getande draaikrans aandrijft. Dit ontwerp biedt een hoge reductieverhouding, een hoog uitgaand koppel en een langzame, soepele en gecontroleerde rotatie. De aandrijving kan worden bediend met een geschikte hydraulische motor. Het ontwerp maakt continue 360°-rotatie mogelijk, terwijl het geïntegreerde zwenklager hoge axiale en radiale krachten en kantelmomenten opvangt, waardoor de aandrijving geschikt is voor veeleisende bedrijfsomstandigheden.
Belangrijkste voordelen
-
ECO-lijn – een betaalbare oplossing met een uitstekende prijs-kwaliteitverhouding.
-
Hoog uitgaand koppel voor het roteren van zware constructies en lasten.
-
Compact en robuust ontwerp met geïntegreerd zwenklager.
-
Mogelijkheid tot continue 360°-rotatie.
-
Nauwkeurige en gecontroleerde rotatie met een hoge reductieverhouding.
-
Hoge axiale en radiale draaglast.
-
Hoge weerstand tegen kantelmomenten.
-
Hoogwaardige materialen en warmtebehandelde tandwielcomponenten.
-
Breed assortiment modellen voor verschillende lasten en toepassingen.
Toepassingen
WEA ECO-serie wormwiel-zwenkaandrijvingen worden in diverse industrieën gebruikt, met name in toepassingen waar betrouwbare rotatie en positionering van zware machinecomponenten en assemblages vereist zijn.
-
Bosbouwmachines – bosbouwaanhangers, kranen en roterende constructies.
-
Landbouwmachines – roterende armen, aanbouwdelen en landbouwapparatuur.
-
Bouwmachines – kranen, hijsapparatuur en roterende platforms.
-
Industriële apparatuur – positioneerinrichtingen, draaitafels en materiaaltransportsystemen.
-
Transport- en speciale voertuigen – roterende assemblages en voertuiggebonden apparatuur.
Materialen en constructie
WEA ECO-serie wormwiel-zwenkaandrijvingen worden vervaardigd uit hoogwaardige staalsoorten die mechanische sterkte, slijtvastheid en een lange levensduur bij correct onderhoud bieden.
Tandwielcomponenten kunnen worden vervaardigd uit staalsoorten 45, 50Mn, 42CrMo of 42CrMo4, terwijl de wormen kunnen worden gemaakt van 42CrMo- of 20CrMoTi-staal. Geselecteerde componenten worden warmtebehandeld om de hardheid en slijtvastheid te verbeteren.
De hardheid van de geharde loopbaanoppervlakken ligt tussen 55 en 62 HRC, terwijl de oppervlaktehardheid van de wormwielconstructie tussen 58 en 62 HRC ligt.
De wormwiel-zwenkaandrijving is af fabriek voorgesmeerd.
Afmetingen WEA07 - ECO

Grenslastdiagram
Het diagram toont de toegestane combinaties van axiale belasting en kantelmoment voor de WEA7 wormwiel-zwenkaandrijving. Naarmate de axiale belasting toeneemt, neemt het toegestane kantelmoment af. Voor een juiste selectie en veilige werking van de zwenkaandrijving moeten de door de fabrikant gespecificeerde belastingsgrenzen in acht worden genomen.

Horizontale as: Axiale belasting in kN.
Verticale as: Kantelmoment in kNm.
Gearceerd gebied: Toegestane combinaties van belastingen volgens het diagram van de fabrikant.
Grenscurve: Maximaal toegestane gecombineerde belasting die niet mag worden overschreden.
