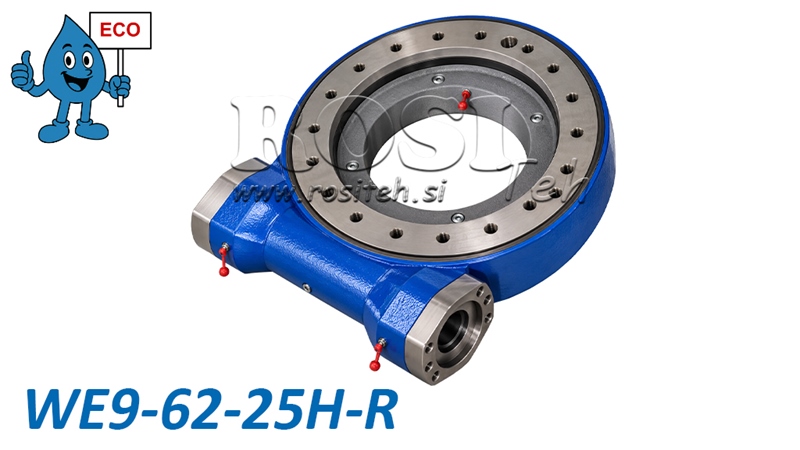

WORMWIELAANGEDREVEN DRAAIAANDRIJVING SERIE WEA9 - 8 kNm - OVERBRENGINGSVERHOUDING 62:1 - ECO
| Technische informatie | |
| Leverancier: | China |
| Garantie: | 6 maanden |
| Retouren of omruilingen: | 14 dagen |
| Productgewicht: | 50 kg |
| Model: | WEA9 - ECO |
| Statisch axiaal draagvermogen: | 578 kN |
| Statisch radiaal draagvermogen: | 215 kN |
| Draaibereik: | 360° (continu) |
| Overbrengingsverhouding: | 62:1 |
| Maximaal uitgaand toerental: | ≤ 2 rpm |
| Kantelmoment: | 35,6 kNm |
| Speling: | ≤ 0,15° |
| Buitendiameter van de zwenkeenheid: | 342 mm |
| Houdkoppel: | 38,7 kNm |
| Ingaande as: | Ø25 mm |
| Uitgaand koppel: | 8 kNm |
Beschrijving
Wormwiel-zwenkaandrijvingen uit de WEA-serie van onze ECO-lijn bieden een krachtige, robuuste en kostenefficiënte oplossing voor de gecontroleerde rotatie van zware constructies en machines. Ze combineren een wormwielreductor en een zwenklager in een compacte eenheid, waardoor een hoog koppel kan worden overgebracht en tegelijkertijd axiale, radiale en kantelbelastingen worden opgenomen.
De WEA ECO-serie biedt een uitstekende prijs-kwaliteitverhouding en is geschikt voor toepassingen in landbouwmachines, bosbouwmachines, bouwmachines en industriële machines waar een hoog draaikoppel en nauwkeurige lastpositionering vereist zijn.
Werking van een wormwiel-zwenkaandrijving
Een wormwiel-zwenkaandrijving werkt volgens het principe van een wormwieloverbrenging, waarbij een worm een getande draaikrans aandrijft. Dit ontwerp biedt een hoge reductieverhouding, een hoog uitgaand koppel en een langzame, soepele en gecontroleerde rotatie. De aandrijving kan worden bediend met een geschikte hydraulische motor. Het ontwerp maakt continue 360°-rotatie mogelijk, terwijl het geïntegreerde zwenklager hoge axiale en radiale krachten en kantelmomenten opvangt, waardoor de aandrijving geschikt is voor veeleisende bedrijfsomstandigheden.
Belangrijkste voordelen
-
ECO-lijn – een betaalbare oplossing met een uitstekende prijs-kwaliteitverhouding.
-
Hoog uitgaand koppel voor het roteren van zware constructies en lasten.
-
Compacte en robuuste constructie met geïntegreerd zwenklager.
-
Continue 360°-rotatiemogelijkheid.
-
Nauwkeurige en gecontroleerde rotatie dankzij een hoge reductieverhouding.
-
Hoog axiaal en radiaal draagvermogen.
-
Hoge weerstand tegen kantelmomenten.
-
Hoogwaardige materialen en warmtebehandelde tandwielcomponenten.
-
Breed assortiment modellen voor verschillende belastingen en toepassingen.
Toepassingen
Wormwiel-zwenkaandrijvingen uit de WEA ECO-serie worden in diverse sectoren gebruikt, met name in toepassingen waarbij betrouwbare rotatie en positionering van zware machinecomponenten en samenstellingen vereist zijn.
-
Bosbouwmachines – bosbouwtrailers, kranen en roterende constructies.
-
Landbouwmachines – roterende armen, aanbouwdelen en landbouwapparatuur.
-
Bouwmachines – kranen, hefapparatuur en roterende platforms.
-
Industriële apparatuur – positioneerapparaten, draaitafels en intern-transportsystemen.
-
Transport- en speciale voertuigen – roterende samenstellingen en op voertuigen gemonteerde apparatuur.
Materialen en constructie
Wormwiel-zwenkaandrijvingen uit de WEA ECO-serie worden vervaardigd uit hoogwaardige staalsoorten die zorgen voor mechanische sterkte, slijtvastheid en een lange levensduur bij correct onderhoud.
Tandwielcomponenten kunnen worden vervaardigd uit staalsoorten 45, 50Mn, 42CrMo of 42CrMo4, terwijl de wormen kunnen zijn gemaakt van 42CrMo- of 20CrMoTi-staal. Geselecteerde componenten zijn warmtebehandeld om de hardheid en slijtvastheid te verbeteren.
De hardheid van de geharde loopbaanoppervlakken ligt tussen 55 en 62 HRC, terwijl de oppervlaktehardheid van de wormwieloverbrenging tussen 58 en 62 HRC ligt.
De wormwiel-zwenkaandrijving is af fabriek voorgesmeerd.
Afmetingen WEA09 - ECO

Grenslastdiagram
Het diagram toont de toelaatbare combinaties van axiale belasting en kantelmoment voor de WEA9 wormwiel-zwenkaandrijving. Naarmate de axiale belasting toeneemt, neemt het toelaatbare kantelmoment af. Voor een correcte selectie en veilig gebruik van de zwenkaandrijving moeten de door de fabrikant opgegeven belastingsgrenzen in acht worden genomen.

Horizontale as: Axiale belasting in kN.
Verticale as: Kantelmoment in kNm.
Gearceerd gebied: Toelaatbare belastingscombinaties volgens het diagram van de fabrikant.
Grenscurve: Maximaal toelaatbare gecombineerde belasting die niet mag worden overschreden.
