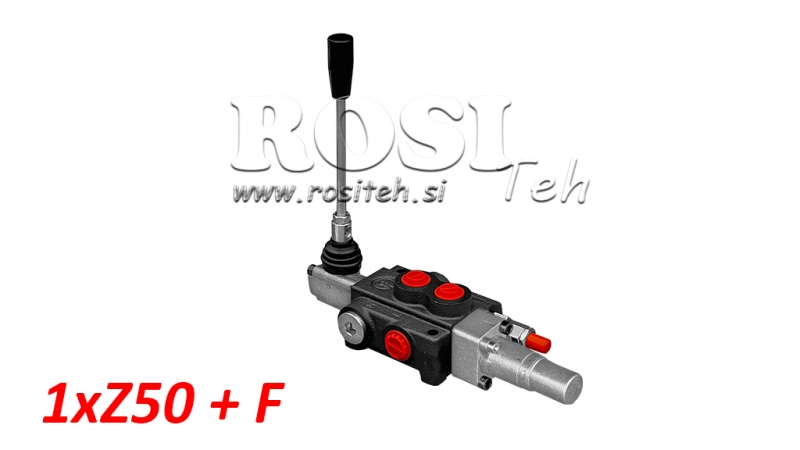

HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 1xZ50 + ZWEVENDE FUNCTIE
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of omruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 2,65 kg |
| Ventieltype: | Z50 monoblok met zweefstandfunctie |
| Nominale volumestroom: | 50 L/min |
| Aantal secties: | 1 |
| Materiaal behuizing: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (diameter 16 mm) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hendelstanden: | 4 |
| Functies: | Dubbelwerkend + zweefstandfunctie (FLOAT) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Fabrieksmatig ingestelde overdrukklep: | 180 bar |
| Instelbereik overdrukklep: | Afhankelijk van de veer: 50–120 / 120–250 / 220–315 bar |
| Interne lekkage: | 7 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Bedrijfstemperatuur olie: | -20°C tot +80°C met NBR-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Het Z50 hydraulische monoblokventiel met zweefstandfunctie is ontworpen voor betrouwbare en nauwkeurige handmatige regeling van de hydraulische oliestroom tussen de pomp en de hydraulische actuator. Een belangrijk kenmerk van deze uitvoering is de extra zweefstand (FLOAT), waardoor de aangesloten hydraulische cilinder vrij kan bewegen.
De sectie is voorzien van werkpoorten A en B met G 3/8"-schroefdraad voor het aansluiten van een hydraulische cilinder of een andere dubbelwerkende hydraulische actuator. De hoofddrukpoort P en retourpoort T hebben G 1/2"-schroefdraad.
Het ventiel wordt mechanisch bediend met een hendel. Naast de standaard tweerichtingsbediening van de cilinder beschikt het ventiel ook over een zweefstand. Wanneer de hendel in de zweefstand wordt gezet, worden de poorten A en B verbonden met de retourleiding T, waardoor de zuigerstang van de hydraulische cilinder onder invloed van externe krachten vrij in beide richtingen kan bewegen.
De zweefstandfunctie is bijzonder nuttig voor werktuigen die tijdens bedrijf het terrein of het bodemoppervlak moeten volgen, omdat de hydraulische cilinder het werktuig niet in een vaste positie houdt wanneer de zweefstandfunctie is ingeschakeld.
Belangrijkste voordelen van de Z50 + F-uitvoering:
- extra zweefstandfunctie (FLOAT),
- vrije beweging van de hydraulische cilinder in de zweefstand,
- geschikt voor werktuigen die het terrein moeten volgen,
- eenvoudige mechanische hendelbediening,
- geïntegreerde overdrukklep,
- robuuste monoblokconstructie.
Het Z50 hydraulische ventiel met zweefstandfunctie is geschikt voor gebruik op landbouw-, bosbouw- en andere mobiele hydraulische machines waarbij, naast standaard dubbelwerkende bediening, vrije beweging van de hydraulische cilinder vereist is.

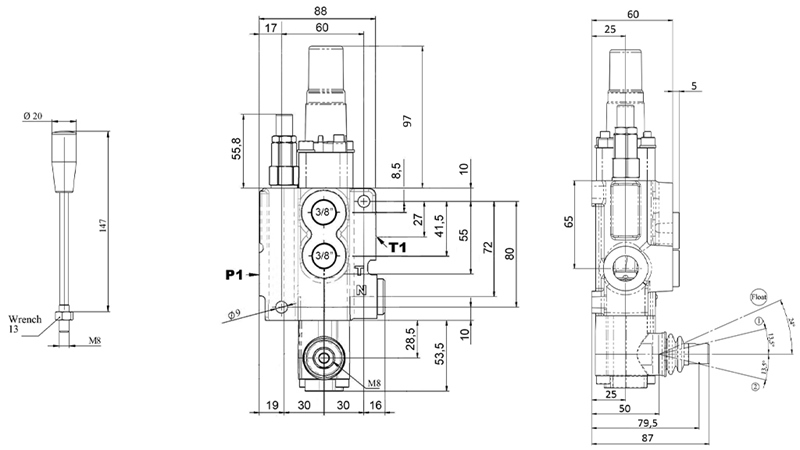

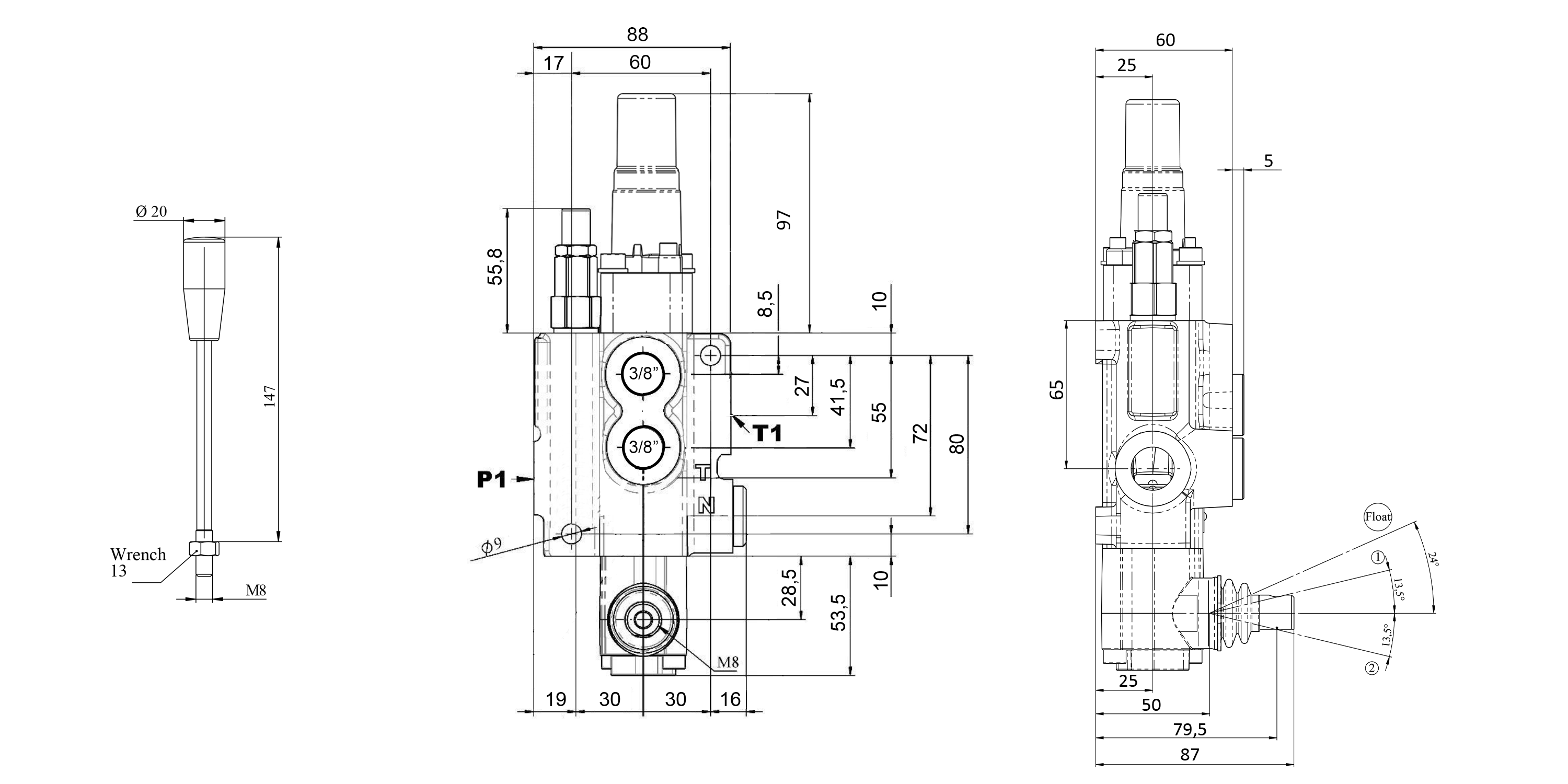

Afmetingen

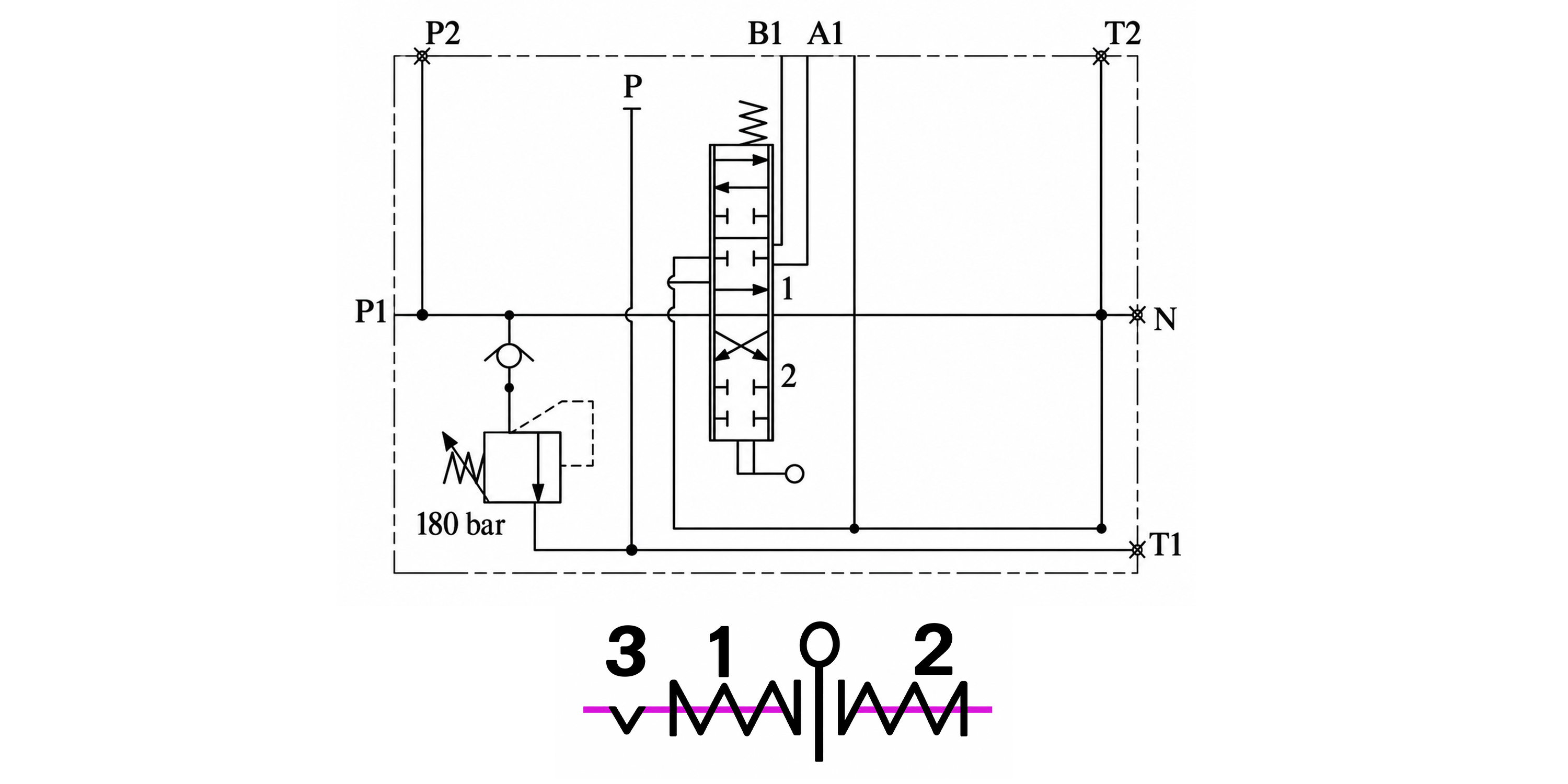

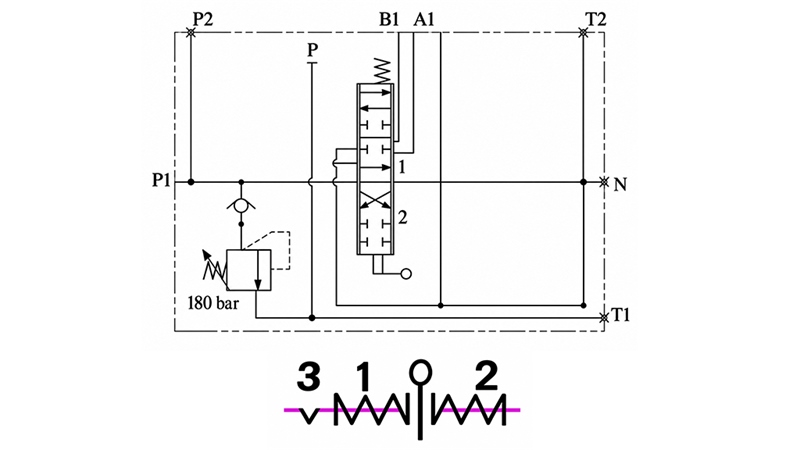

Hydraulisch schema
