HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 1xZ80
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of ruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 3,7 kg |
| Ventieltype: | Z80-monoblok |
| Nominale doorstroming: | 80 L/min |
| Aantal secties: | 1 |
| Materiaal behuizing: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (diameter 18 mm) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Af fabriek ingesteld drukbegrenzingsventiel: | 180 bar |
| Instelbereik drukbegrenzingsventiel: | 120–250 bar |
| Interne lekkage: | 8 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Bedrijfstemperatuur olie: | -20°C tot +80°C met NBR-afdichtingen, -20°C tot +100°C met FPM-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Z80 hydraulische monoblokventielen zijn ontworpen voor een betrouwbare en nauwkeurige regeling van de hydrauliekoliestroom tussen de pomp en de hydraulische actuatoren. Ze zijn verkrijgbaar in uitvoeringen met 1 tot 6 secties, waardoor één tot zes onafhankelijke hydraulische functies kunnen worden aangestuurd, afhankelijk van de systeemeisen.
Elke sectie is voorzien van A- en B-werkpoorten. De standaard BSP-uitvoering gebruikt een G 1/2-aansluiting voor de P-drukinlaat, G 3/4 voor de T-retourpoort en G 1/2-aansluitingen voor de A- en B-werkpoorten. Afhankelijk van de gekozen schuifconfiguratie is het ventiel geschikt voor het aansturen van dubbelwerkende of enkelwerkende hydraulische cilinders, hydraulische motoren en andere hydraulische actuatoren.
In de handbediende uitvoering wordt het ventiel mechanisch bediend met hendels. Door een afzonderlijke hendel te bewegen, wordt hydrauliekolie naar de betreffende werkpoort geleid, waardoor de bewegingsrichting van de aangesloten actuator wordt geregeld. In de neutrale stand wordt de betreffende hydraulische functie niet geactiveerd.
Belangrijkste voordelen van Z80-ventielen:
- nominale doorstroming: 80 l/min,
- maximale werkdruk: 315 bar,
- verkrijgbaar met 1 tot 6 secties,
- compacte en robuuste monoblokconstructie,
- eenvoudige en directe handbediening,
- onafhankelijke bediening van afzonderlijke hydraulische functies,
- standaard hydraulische aansluitingen,
- geschikt voor diverse mobiele en stationaire hydraulische systemen.
Z80-ventielen zijn uitgerust met een hoofd-drukbegrenzingsventiel en een terugslagklep. Ze zijn verkrijgbaar in parallelle of tandemconfiguraties, met een optionele Power Beyond-aansluiting (Carry Over) voor het aansluiten van extra hydraulische ventielen.
Z80 hydraulische monoblokventielen zijn geschikt voor gebruik op landbouw- en bosbouwmachines, evenals op diverse industriële en mobiele hydraulische apparatuur. Door het juiste aantal secties en het juiste schuiftype te selecteren, kan het ventiel worden aangepast aan de specifieke hydraulische functies van elke machine of toepassing.

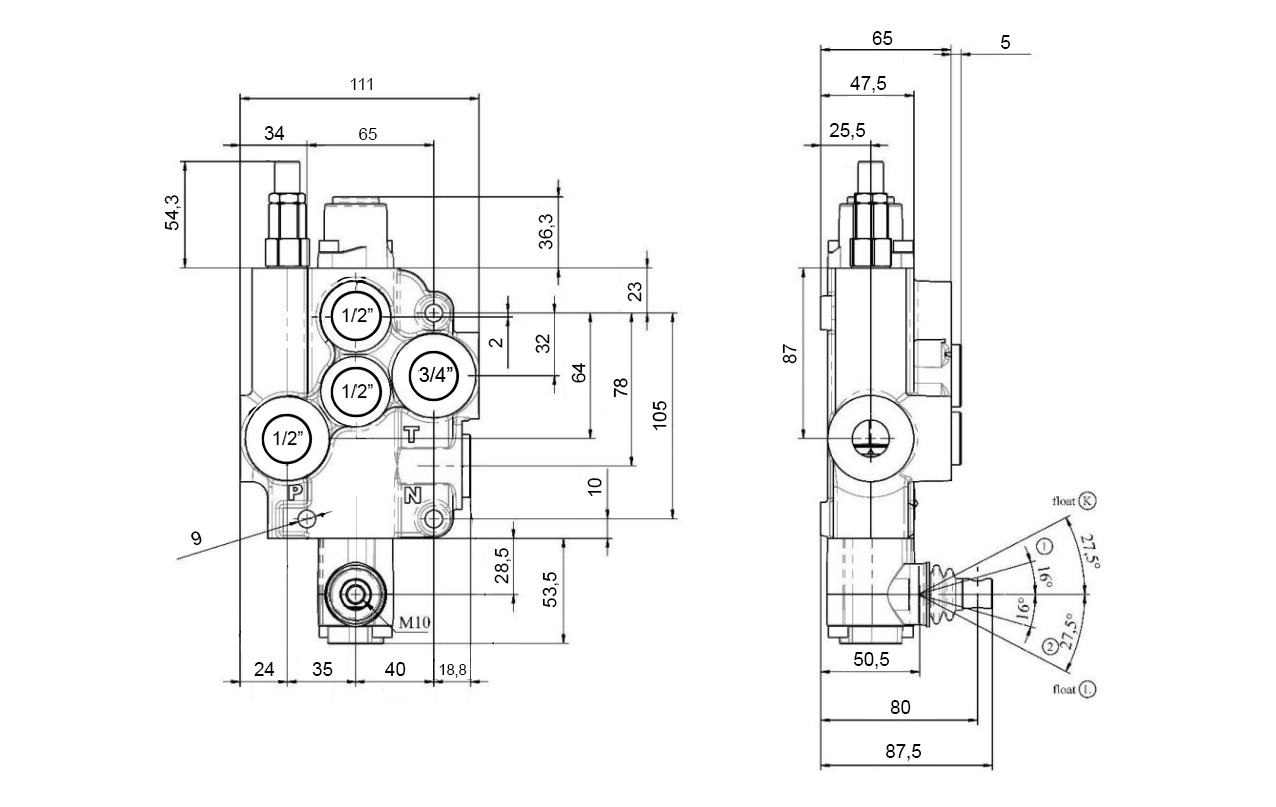

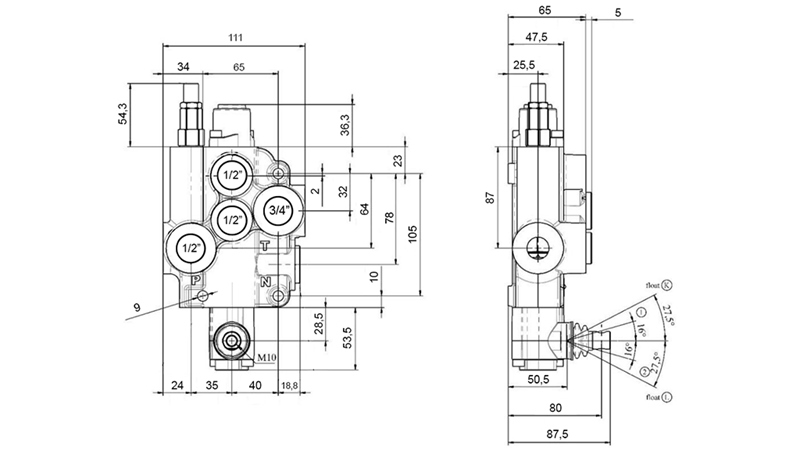

Afmetingen

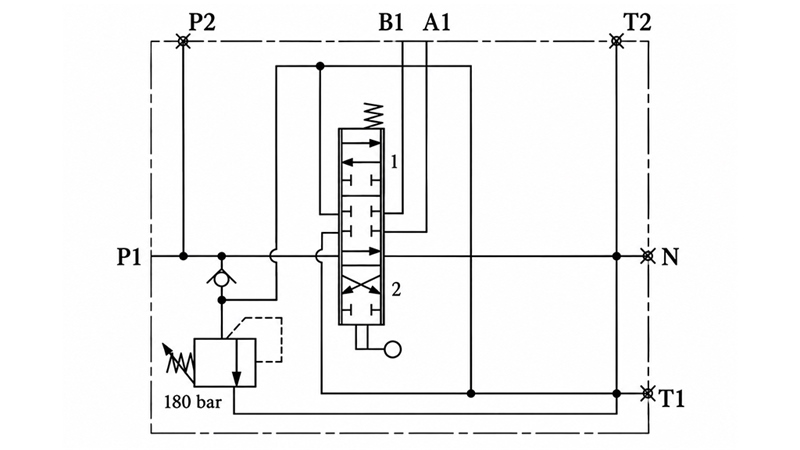

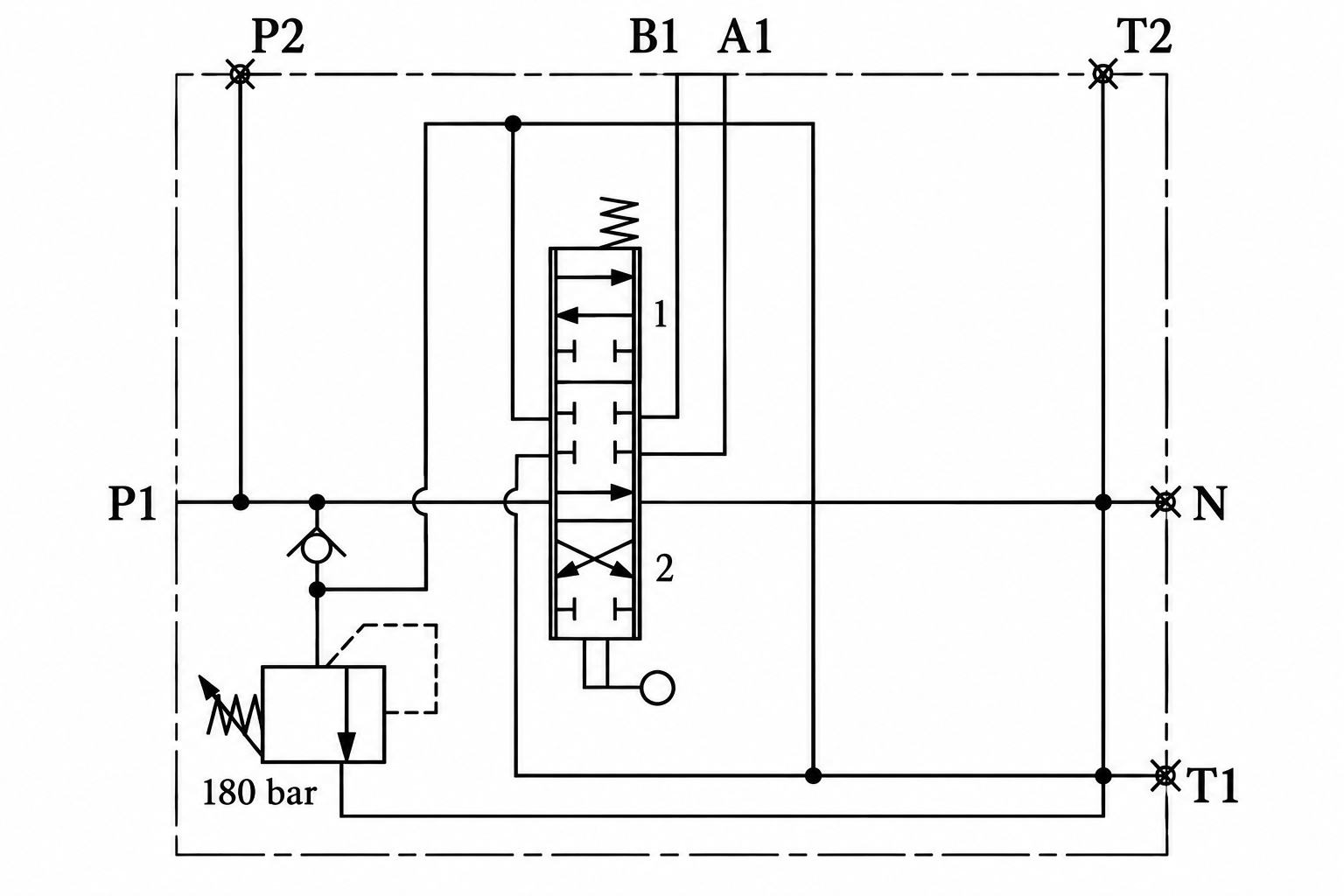

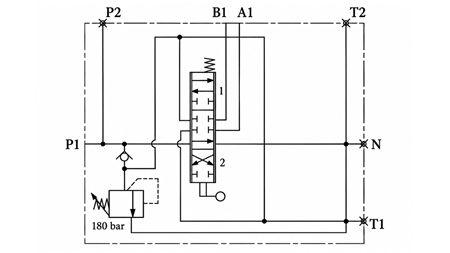

Hydraulisch schema
