HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 1xZ80 + ZWEVENDE FUNCTIE
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of ruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 3,90 kg |
| Ventieltype: | Z80 monoblokventiel met zweefstand |
| Nominaal debiet: | 80 L/min |
| Aantal secties: | 1 |
| Materiaal behuizing: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (diameter 18 mm) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hendelstanden: | 4 |
| Functies: | Dubbelwerkend + zweefstand (FLOAT) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Fabrieksmatig ingestelde drukbegrenzingsklep: | 180 bar |
| Instelbereik drukbegrenzingsklep: | 120-250 bar |
| Interne lekkage: | 8 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Bedrijfstemperatuur olie: | Van -20°C tot +80°C met NBR-afdichtingen, van -20°C tot +100°C met FPM-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Het hydraulische Z80-monoblokventiel met zweefstand is ontworpen voor betrouwbare en nauwkeurige handmatige regeling van de hydraulische oliestroom tussen de pomp en de hydraulische actuator. Een belangrijk kenmerk van deze uitvoering is de extra zweefstand (FLOAT), waardoor de aangesloten hydraulische cilinder vrij kan bewegen.
De sectie is voorzien van werkpoorten A en B met G 1/2"-schroefdraad voor het aansluiten van een hydraulische cilinder of een andere dubbelwerkende hydraulische actuator. De hoofddrukpoort P heeft G 1/2"-schroefdraad en de retourpoort T heeft G 3/4"-schroefdraad.
Het ventiel wordt mechanisch bediend met een hendel. Naast de standaard bidirectionele cilinderbediening beschikt het ventiel ook over een zweefstand. Wanneer de hendel in de zweefstand wordt gezet, worden poorten A en B verbonden met de retourleiding T, waardoor de zuigerstang van de hydraulische cilinder onder invloed van externe krachten vrij in beide richtingen kan bewegen.
De zweefstand is bijzonder nuttig voor werktuigen die tijdens het gebruik het terrein of de bodem moeten volgen, omdat de hydraulische cilinder het werktuig niet in een vaste positie houdt wanneer de zweefstand is ingeschakeld.
Belangrijkste voordelen van de Z80 + F-uitvoering:
- extra zweefstand (FLOAT),
- vrije beweging van de hydraulische cilinder in de zweefstand,
- geschikt voor werktuigen die het terrein moeten volgen,
- eenvoudige mechanische hendelbediening,
- geïntegreerde drukbegrenzingsklep,
- robuuste monoblokconstructie.
Het hydraulische Z80-ventiel met zweefstand is geschikt voor gebruik op landbouwmachines, bosbouwmachines en andere mobiele hydraulische machines waarbij, naast standaard dubbelwerkende bediening, vrije beweging van de hydraulische cilinder vereist is.

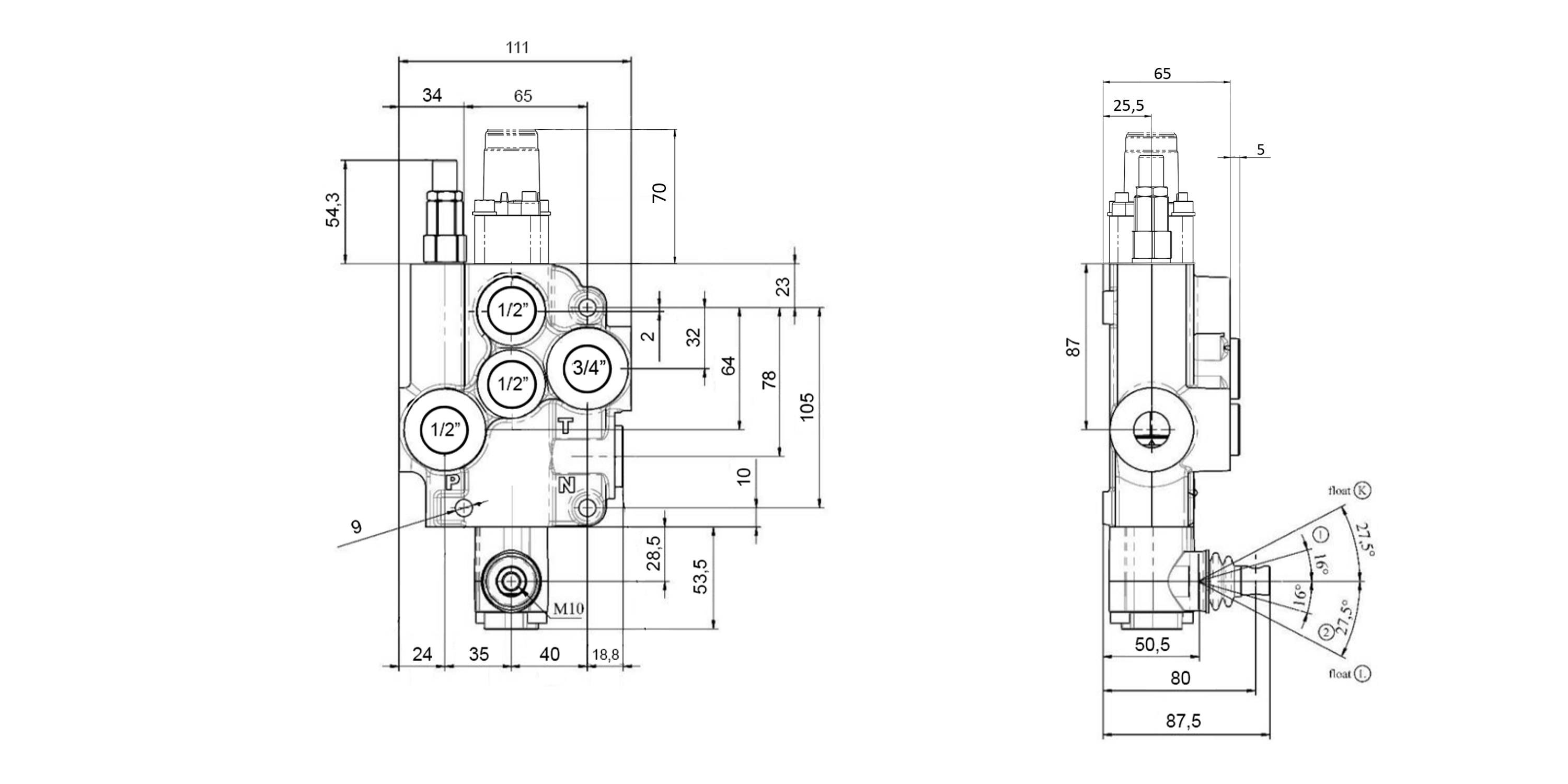

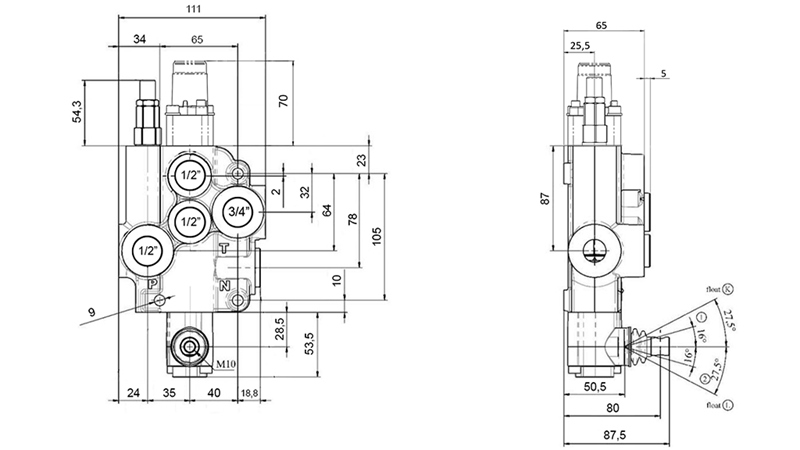

Afmetingen

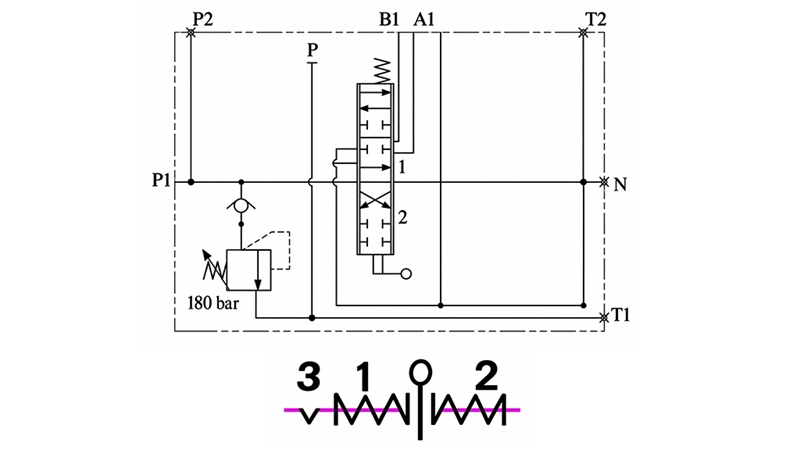

Hydraulisch schema
