HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 2xZ50
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of ruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 4,5 kg |
| Ventieltype: | Z50 monoblok |
| Nominale doorstroming: | 50 L/min |
| Aantal secties: | 2 |
| Materiaal huis: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (16 mm diameter) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Fabrieksinstelling drukbegrenzingsventiel: | 180 bar |
| Instelbereik drukbegrenzingsventiel: | Afhankelijk van de veer: 50–120 / 120–250 / 220–315 bar |
| Inwendige lekkage: | 7 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Olietemperatuur tijdens bedrijf: | -20°C tot +80°C met NBR-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Z50 hydraulische monoblok-richtingsregelventielen zijn ontworpen voor betrouwbare en nauwkeurige handmatige regeling van de hydraulische oliestroom tussen de pomp en hydraulische actuatoren. Ze zijn leverbaar in uitvoeringen met 1 tot 7 secties, waardoor één tot zeven onafhankelijke hydraulische functies kunnen worden aangestuurd, afhankelijk van de vereisten van het hydraulische systeem.
Elke sectie is voorzien van werkaansluitingen A en B met G 3/8"-schroefdraad voor het aansluiten van een hydraulische cilinder, hydraulische motor of andere dubbelwerkende hydraulische actuator. De hoofd-drukaansluiting P en retouraansluiting T zijn voorzien van G 1/2"-schroefdraad.
Het ventiel wordt mechanisch bediend met bedieningshendels. Door een afzonderlijke hendel te verplaatsen, wordt de hydraulische olie naar de ene of de andere werkaansluiting geleid, waarmee de bewegingsrichting van de aangesloten actuator wordt geregeld. In de neutrale stand wordt de betreffende hydraulische functie niet geactiveerd.
Belangrijkste voordelen van Z50-ventielen:
- leverbaar met 1 tot 7 secties,
- compact monoblokontwerp,
- eenvoudige en directe handmatige bediening,
- onafhankelijke regeling van afzonderlijke hydraulische functies,
- standaard hydraulische aansluitingen,
- robuust ontwerp voor gebruik op landbouwmachines en werkmachines.
Z50 hydraulische monoblokventielen zijn geschikt voor gebruik op landbouw- en bosbouwmachines, evenals op diverse industriële en mobiele hydraulische apparatuur. Door het juiste aantal secties te selecteren, kan het ventiel worden afgestemd op het aantal hydraulische functies dat vereist is voor een specifieke machine of toepassing.

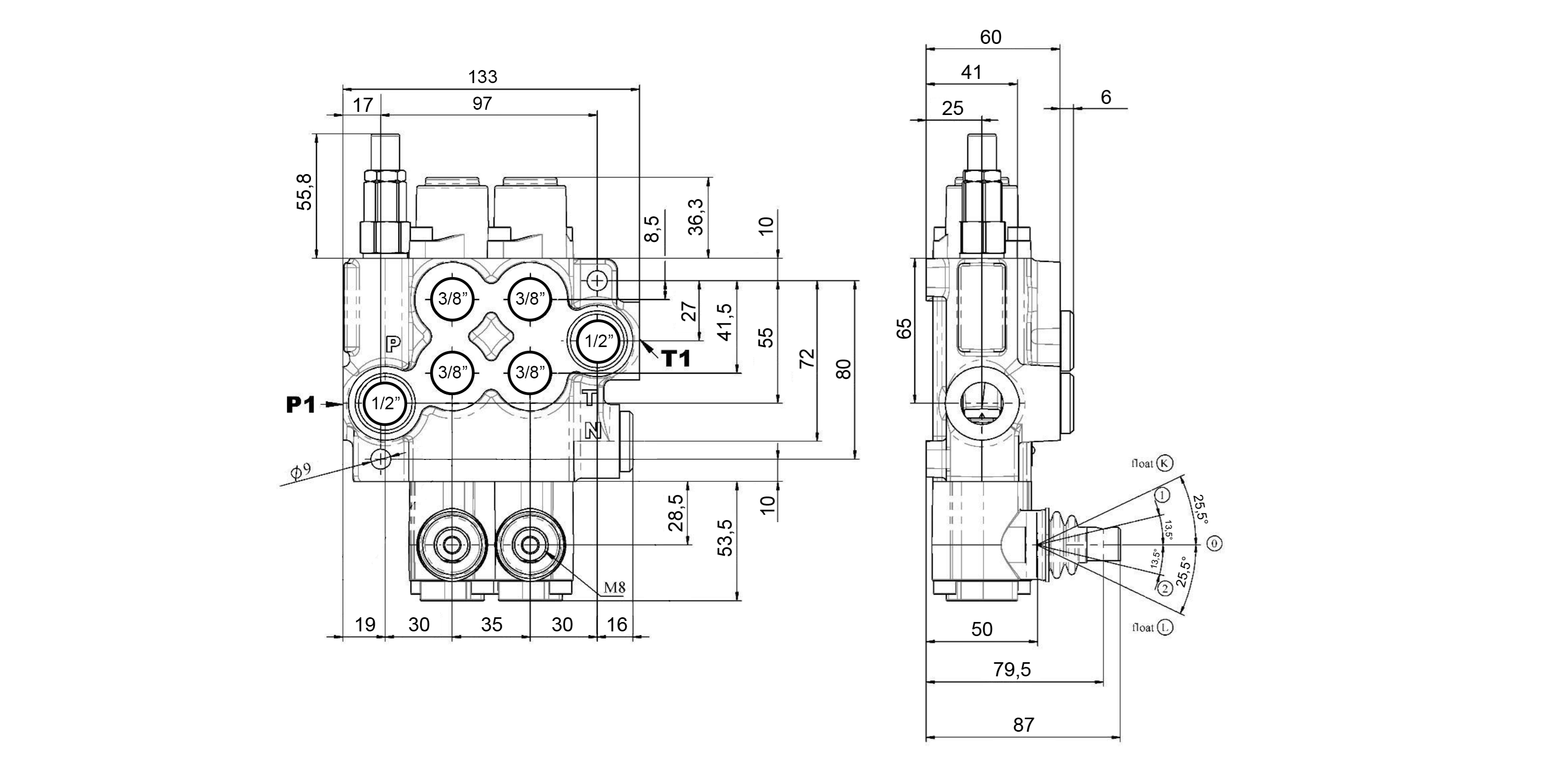

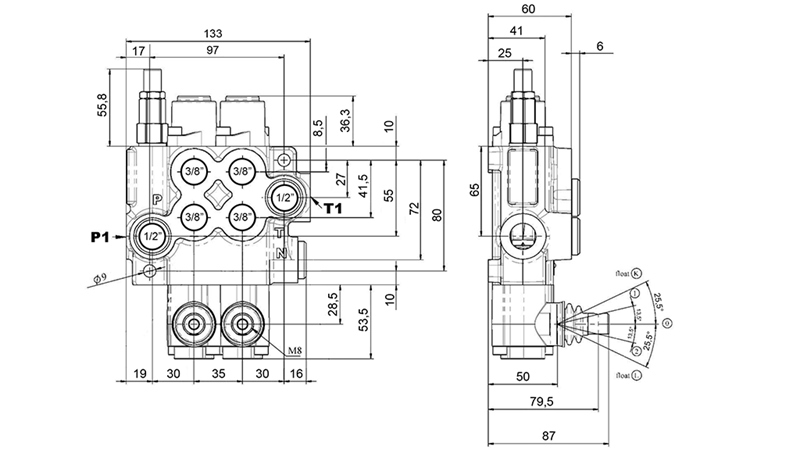

Afmetingen

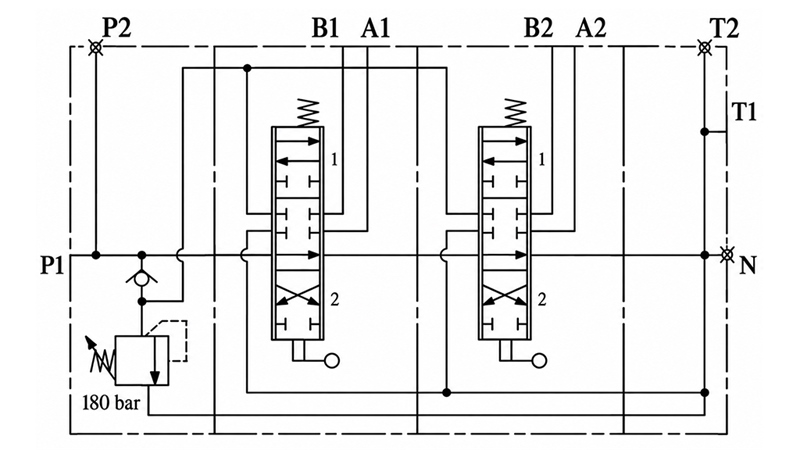

Hydraulisch schema
