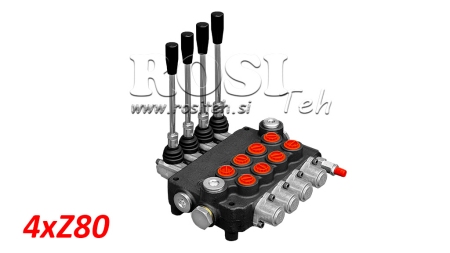

HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 4xZ80
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of ruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 11,5 kg |
| Ventieltype: | Z80 monoblok |
| Nominale volumestroom: | 80 L/min |
| Aantal secties: | 4 |
| Materiaal huis: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (18 mm diameter) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Af fabriek ingesteld drukbegrenzingsventiel: | 180 bar |
| Instelbereik drukbegrenzingsventiel: | 120-250 bar |
| Interne lekkage: | 8 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Bedrijfstemperatuur olie: | -20°C tot +80°C met NBR-afdichtingen, -20°C tot +100°C met FPM-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Z80 hydraulische monoblokventielen zijn ontworpen voor een betrouwbare en nauwkeurige regeling van de hydrauliekoliestroom tussen de pomp en de hydraulische actuatoren. Ze zijn verkrijgbaar in uitvoeringen met 1 tot 6 secties, waardoor één tot zes onafhankelijke hydraulische functies kunnen worden aangestuurd, afhankelijk van de systeemeisen.
Elke sectie beschikt over A- en B-werkaansluitingen. De standaard BSP-uitvoering gebruikt een G 1/2 aansluiting voor de P-drukinlaat, G 3/4 voor de T-retouraansluiting en G 1/2 aansluitingen voor de A- en B-werkaansluitingen. Afhankelijk van de gekozen schuifconfiguratie is het ventiel geschikt voor het aansturen van dubbelwerkende of enkelwerkende hydraulische cilinders, hydrauliekmotoren en andere hydraulische actuatoren.
In de handbediende uitvoering wordt het ventiel mechanisch bediend met hendels. Door een afzonderlijke hendel te verplaatsen wordt hydrauliekolie naar de betreffende werkaansluiting geleid, waardoor de bewegingsrichting van de aangesloten actuator wordt geregeld. In de neutraalstand wordt de betreffende hydraulische functie niet geactiveerd.
Belangrijkste voordelen van Z80-ventielen:
- nominale volumestroom: 80 l/min,
- maximale werkdruk: 315 bar,
- verkrijgbaar met 1 tot 6 secties,
- compacte en robuuste monoblokconstructie,
- eenvoudige en directe handbediening,
- onafhankelijke regeling van afzonderlijke hydraulische functies,
- standaard hydraulische aansluitingen,
- geschikt voor diverse mobiele en stationaire hydraulische systemen.
Z80-ventielen zijn uitgerust met een hoofd-drukbegrenzingsventiel en een terugslagklep. Ze zijn verkrijgbaar in parallel- of tandemconfiguraties, met een optionele Power Beyond-aansluiting (Carry Over) voor het aansluiten van extra hydraulische ventielen.
Z80 hydraulische monoblokventielen zijn geschikt voor gebruik op landbouw- en bosbouwmachines, evenals diverse industriële en mobiele hydraulische apparatuur. Door het juiste aantal secties en schuiftype te selecteren, kan het ventiel worden aangepast aan de specifieke hydraulische functies van elke machine of toepassing.

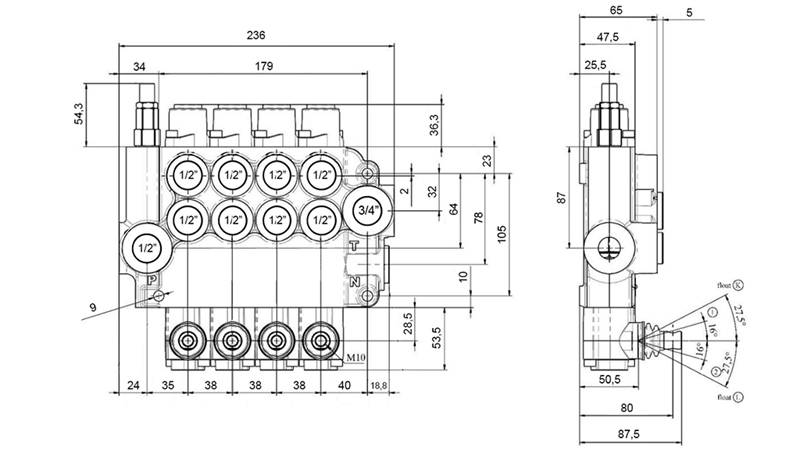

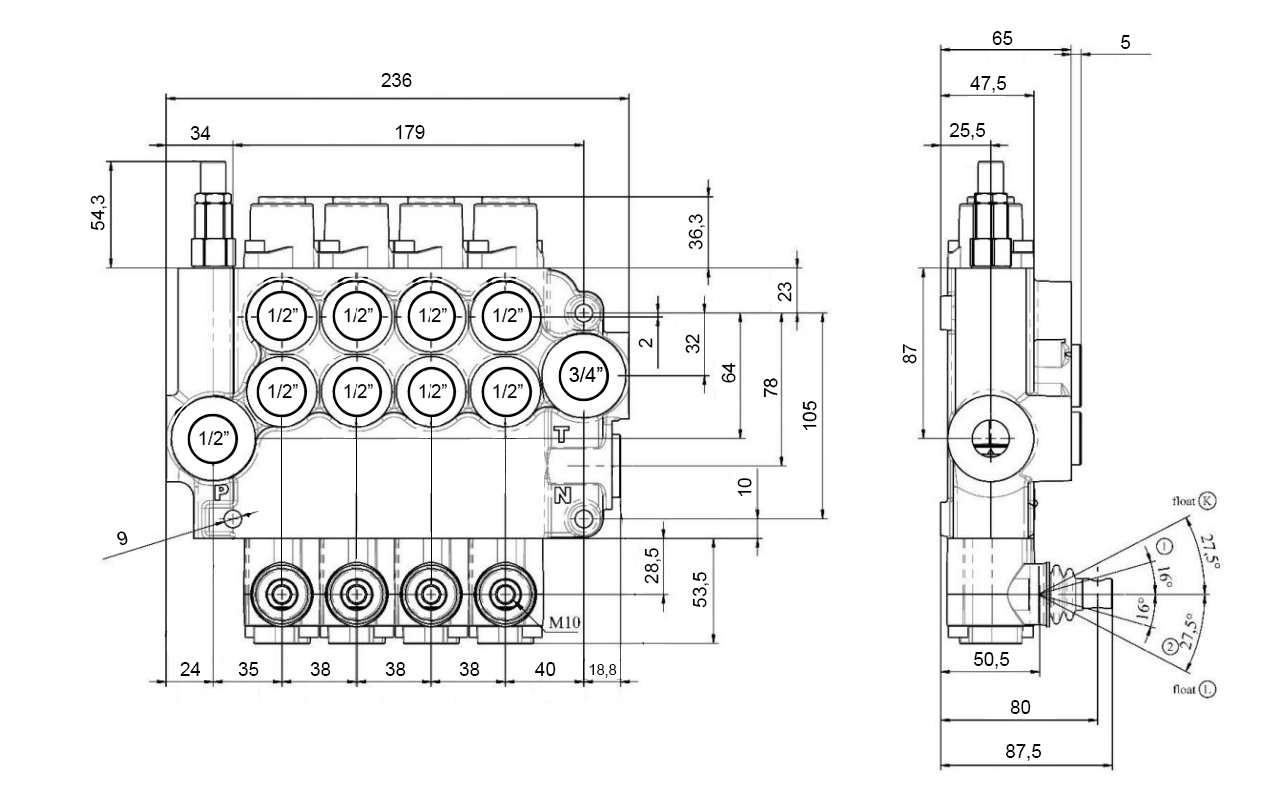

Afmetingen

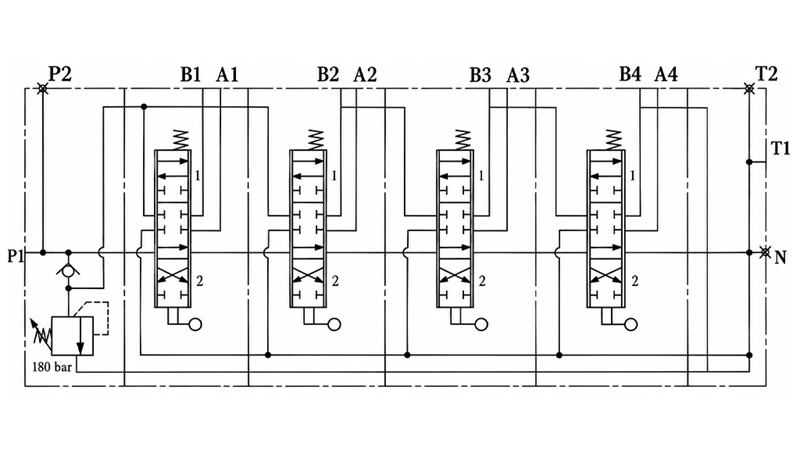

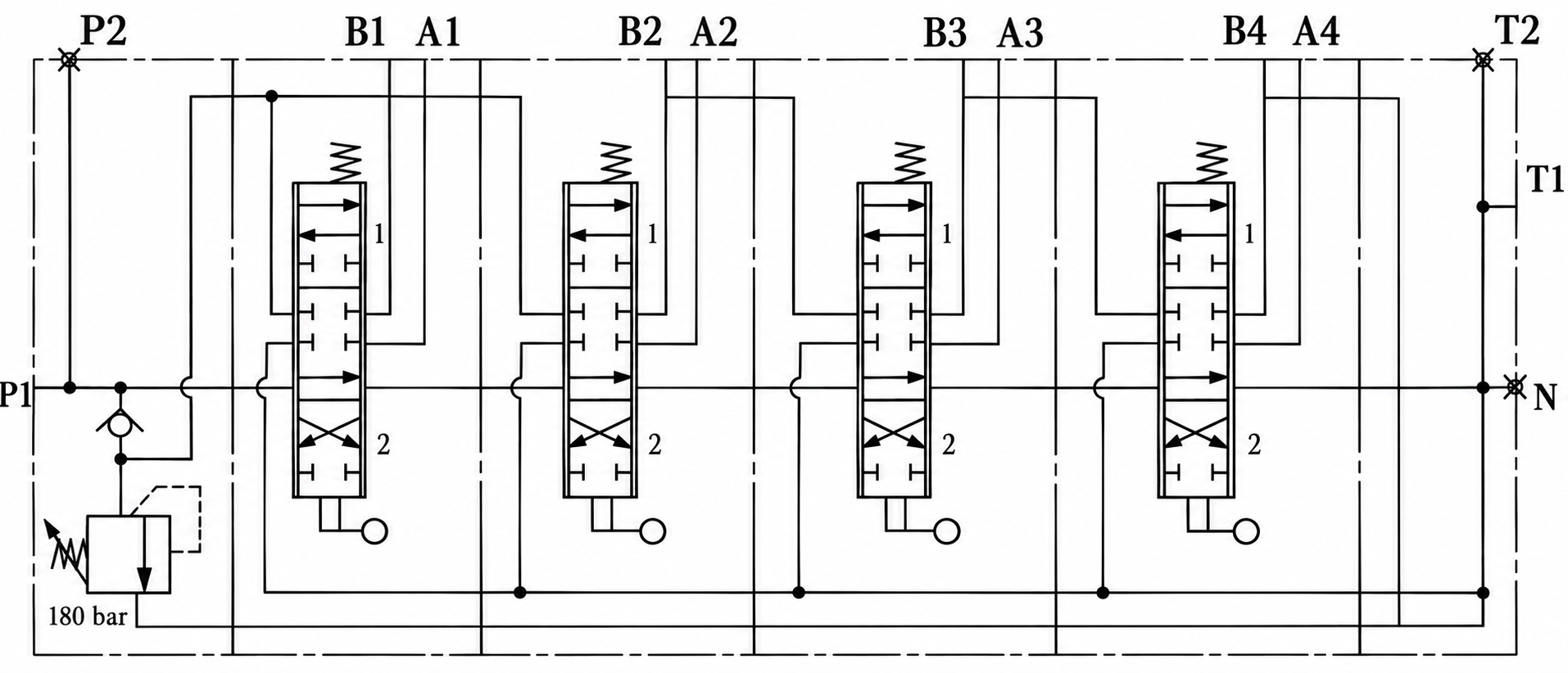

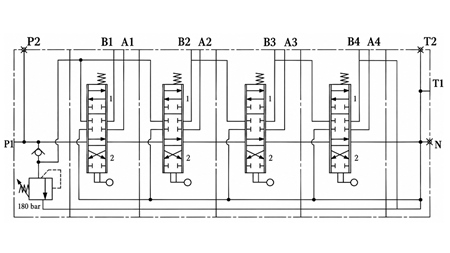

Hydraulisch schema
