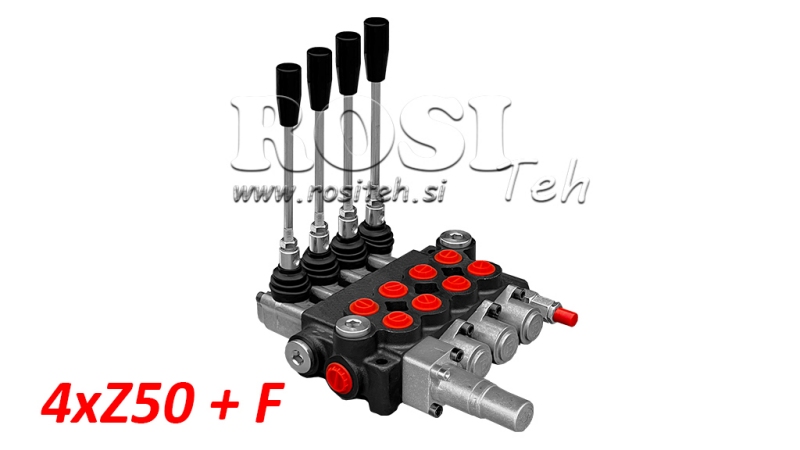

HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 4xZ50 + ZWEVENDE FUNCTIE
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of omruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 7,20 kg |
| Ventieltype: | Z50-monoblokventiel met zweeffunctie |
| Nominale doorstroming: | 50 L/min |
| Aantal secties: | 4 |
| Materiaal behuizing: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (diameter 16 mm) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hendelstanden: | 4 |
| Functies: | Dubbelwerkend + zweeffunctie (FLOAT) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Fabrieksmatig ingesteld drukbegrenzingsventiel: | 180 bar |
| Instelbereik drukbegrenzingsventiel: | Afhankelijk van de veer: 50–120 / 120–250 / 220–315 bar |
| Interne lekkage: | 7 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Bedrijfstemperatuur olie: | -20°C tot +80°C met NBR-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Het hydraulische Z50-monoblokventiel met zweeffunctie is ontworpen voor betrouwbare en nauwkeurige handmatige regeling van de hydrauliekoliestroom tussen de pomp en de hydraulische actuator. Een belangrijk kenmerk van deze uitvoering is de extra zweefstand (FLOAT), waardoor de aangesloten hydraulische cilinder vrij kan bewegen.
De sectie is voorzien van werkpoorten A en B met G 3/8"-schroefdraad voor het aansluiten van een hydraulische cilinder of een andere dubbelwerkende hydraulische actuator. De hoofddrukpoort P en retourpoort T hebben G 1/2"-schroefdraad.
Het ventiel wordt mechanisch bediend met een hendel. Naast de standaard tweerichtingsbediening van de cilinder is het ventiel ook voorzien van een zweefstand. Wanneer de hendel in de zweefstand wordt gezet, worden poorten A en B verbonden met de retourleiding T, waardoor de zuigerstang van de hydraulische cilinder onder invloed van externe krachten vrij in beide richtingen kan bewegen.
De zweeffunctie is bijzonder nuttig voor werktuigen die tijdens het werk het terrein of het bodemoppervlak moeten volgen, omdat de hydraulische cilinder het werktuig niet in een vaste positie houdt wanneer de zweeffunctie is ingeschakeld.
Belangrijkste voordelen van de Z50 + F-uitvoering:
- extra zweeffunctie (FLOAT),
- vrije beweging van de hydraulische cilinder in de zweefstand,
- geschikt voor werktuigen die het terrein moeten volgen,
- eenvoudige mechanische hendelbediening,
- geïntegreerd drukbegrenzingsventiel,
- robuuste monoblokconstructie.
Het hydraulische Z50-ventiel met zweeffunctie is geschikt voor gebruik op landbouw-, bosbouw- en andere mobiele hydraulische machines waarbij, naast standaard dubbelwerkende bediening, vrije beweging van de hydraulische cilinder vereist is.

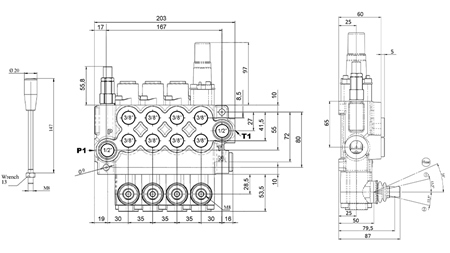

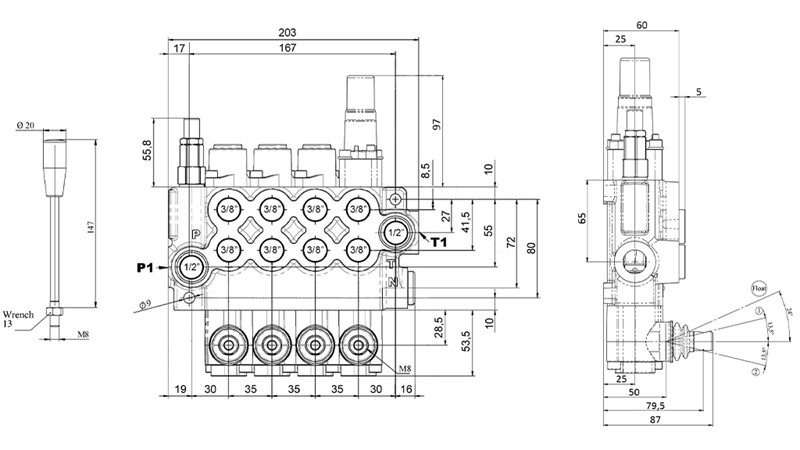

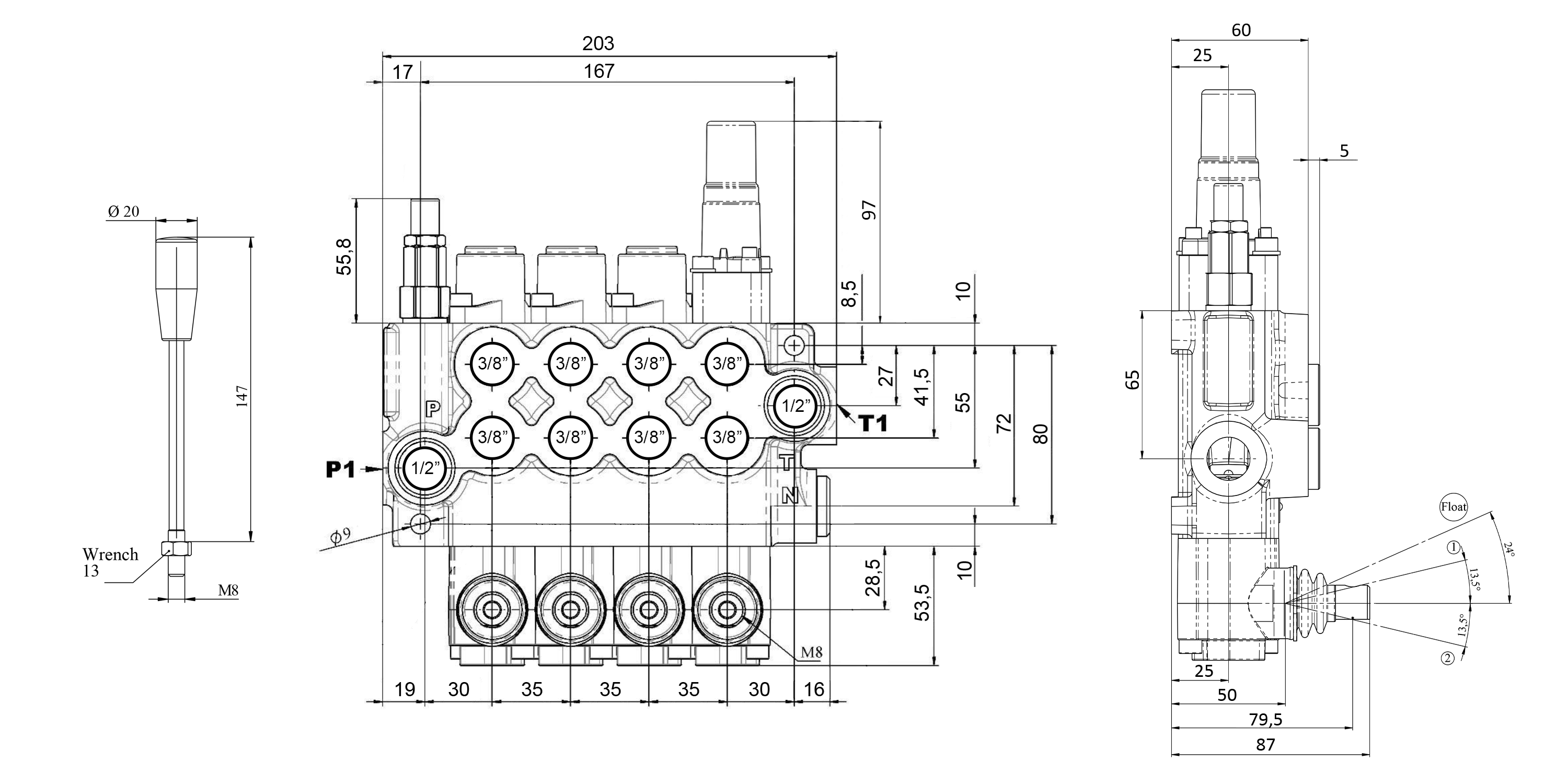

Afmetingen

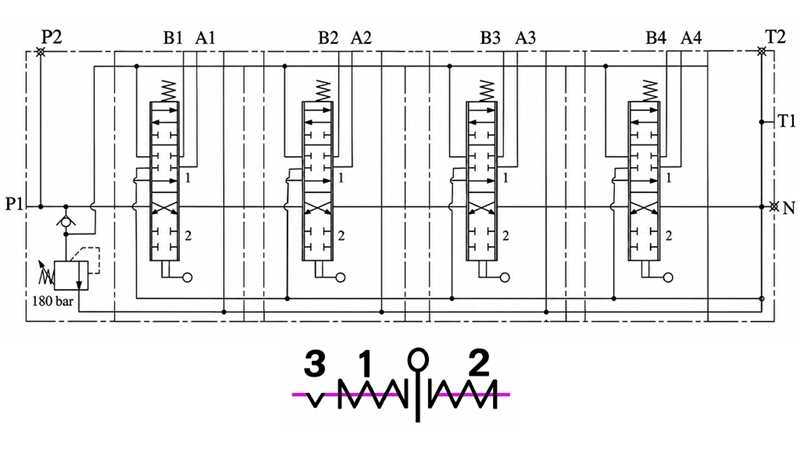

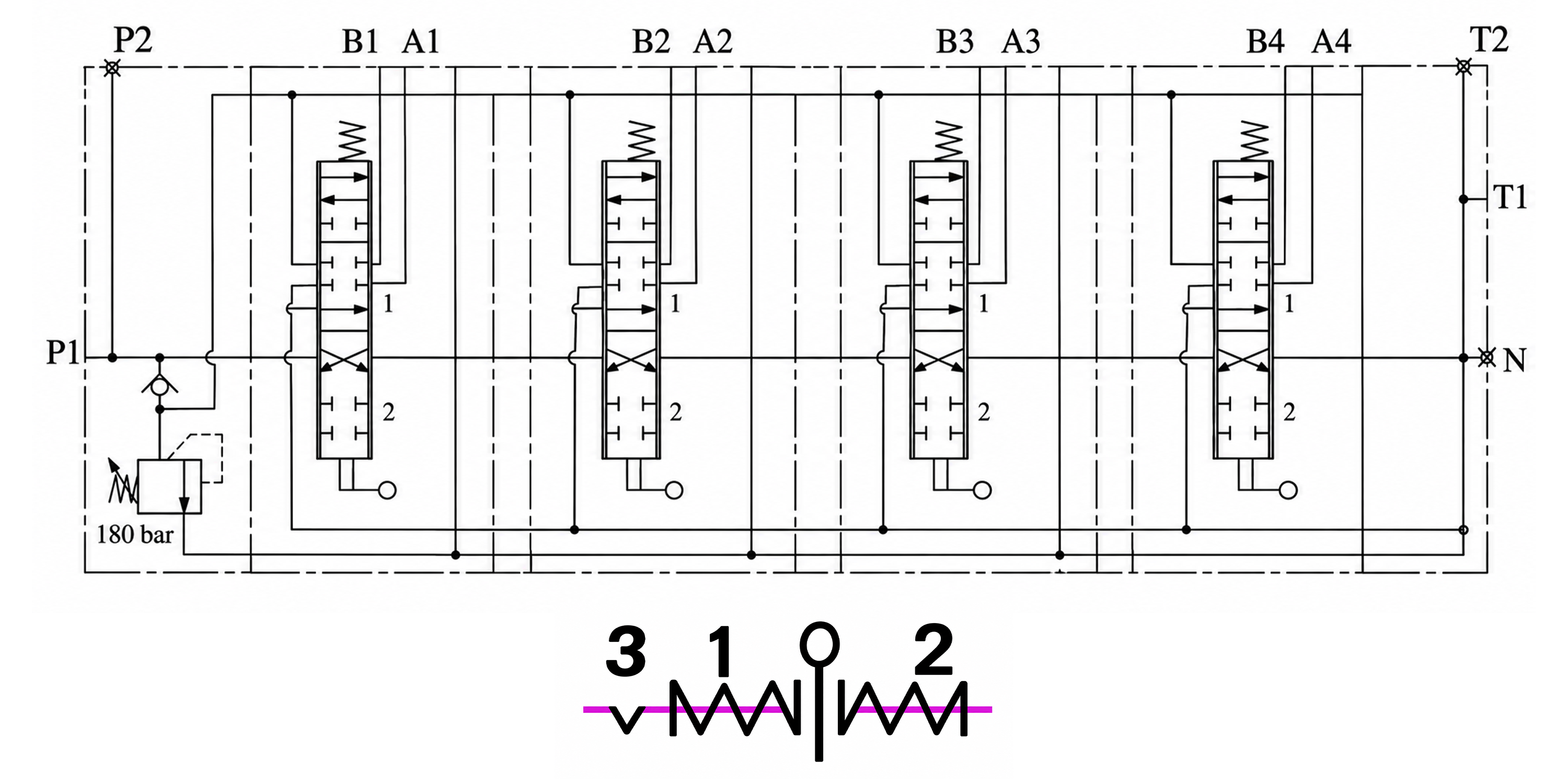

Hydraulisch schema
