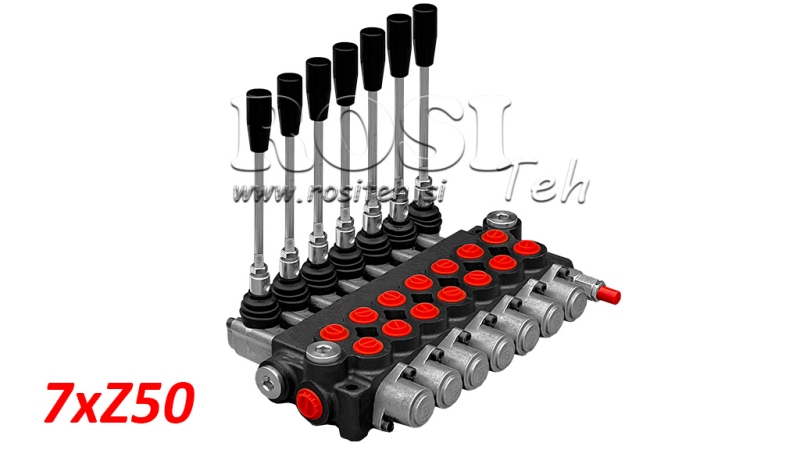

HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 7xZ50
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of omruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 11,5 kg |
| Ventieltype: | Z50 monoblok |
| Nominale doorstroming: | 50 L/min |
| Aantal secties: | 7 |
| Materiaal huis: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (diameter 16 mm) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Fabrieksmatig ingesteld drukbegrenzingsventiel: | 180 bar |
| Instelbereik drukbegrenzingsventiel: | Afhankelijk van de veer: 50–120 / 120–250 / 220–315 bar |
| Interne lekkage: | 7 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Bedrijfstemperatuur olie: | -20°C tot +80°C met NBR-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Z50 hydraulische monoblok-richtingsventielen zijn ontworpen voor betrouwbare en nauwkeurige handmatige regeling van de hydrauliekoliestroom tussen de pomp en hydraulische actuatoren. Ze zijn verkrijgbaar in uitvoeringen met 1 tot 7 secties, waardoor één tot zeven onafhankelijke hydraulische functies kunnen worden bediend, afhankelijk van de eisen van het hydraulische systeem.
Elke sectie is voorzien van A- en B-werkaansluitingen met G 3/8"-schroefdraad voor het aansluiten van een hydraulische cilinder, hydraulische motor of andere dubbelwerkende hydraulische actuator. De hoofddrukpoort P en retourpoort T zijn voorzien van G 1/2"-schroefdraad.
Het ventiel wordt mechanisch bediend met bedieningshendels. Door een afzonderlijke hendel te verplaatsen, wordt de hydrauliekolie naar de ene of de andere werkaansluiting geleid, waarmee de bewegingsrichting van de aangesloten actuator wordt geregeld. In de neutrale stand wordt de betreffende hydraulische functie niet geactiveerd.
Belangrijkste voordelen van Z50-ventielen:
- verkrijgbaar met 1 tot 7 secties,
- compacte monoblokconstructie,
- eenvoudige en directe handbediening,
- onafhankelijke bediening van afzonderlijke hydraulische functies,
- standaard hydraulische aansluitingen,
- robuuste constructie voor gebruik op landbouw- en werkmachines.
Z50 hydraulische monoblokventielen zijn geschikt voor gebruik op landbouw- en bosbouwmachines, evenals op diverse industriële en mobiele hydraulische apparatuur. Door het juiste aantal secties te kiezen, kan het ventiel worden afgestemd op het aantal hydraulische functies dat vereist is voor een specifieke machine of toepassing.

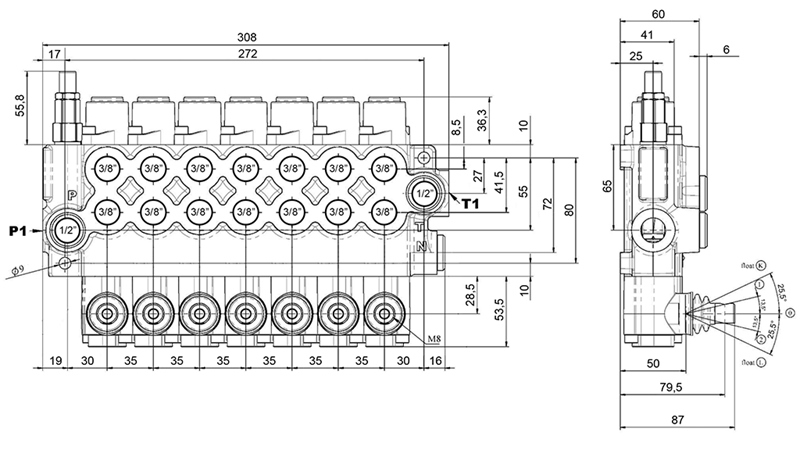

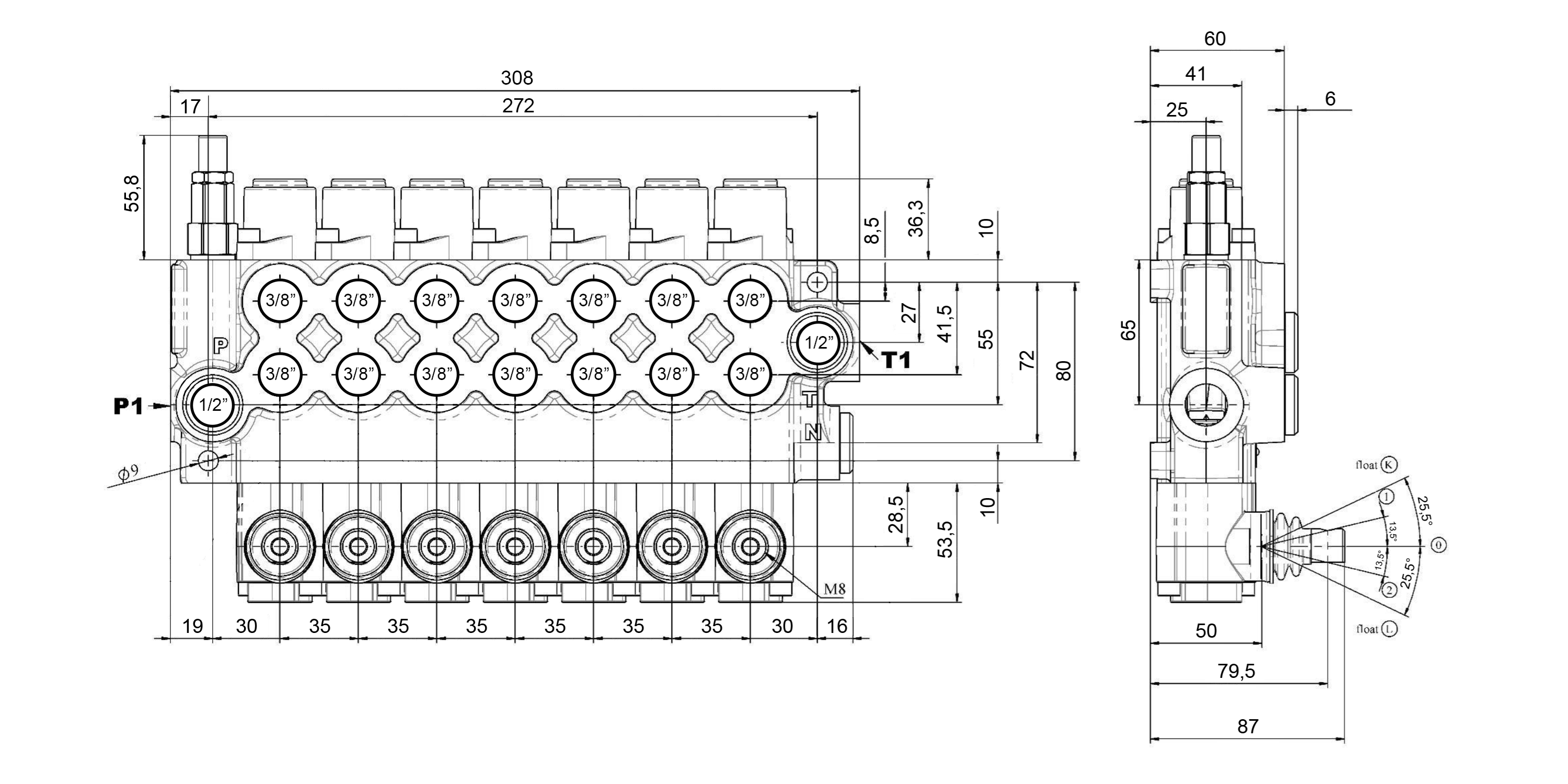

Afmetingen

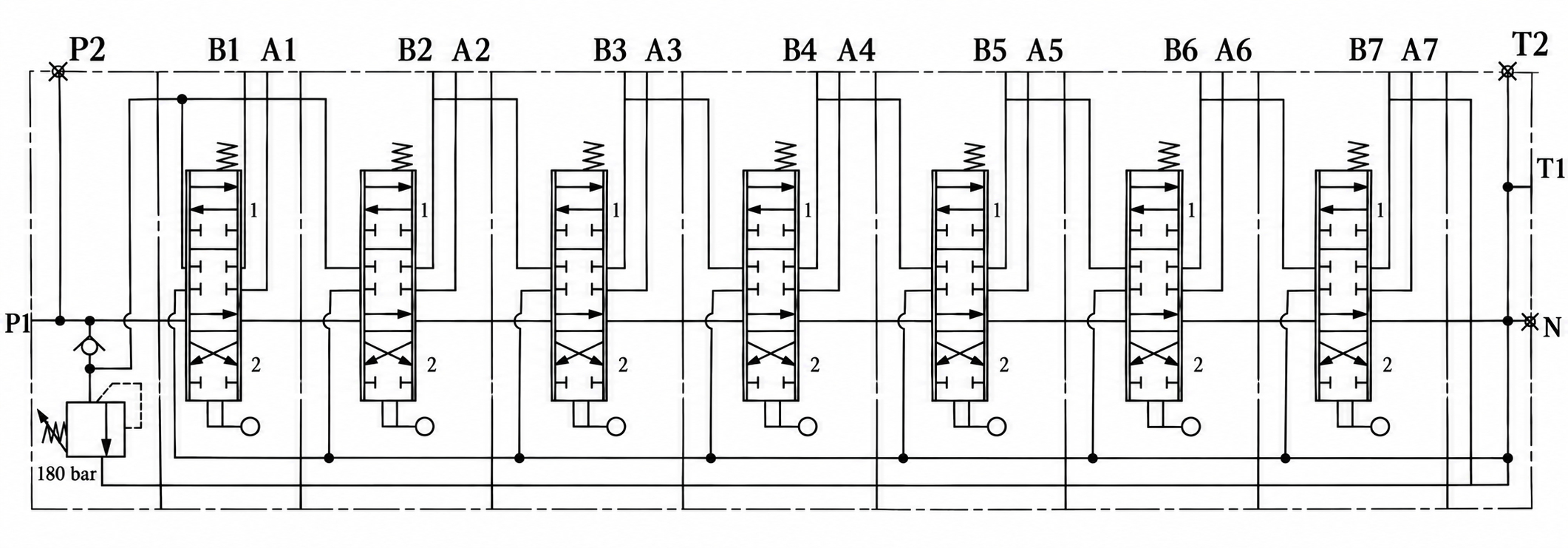

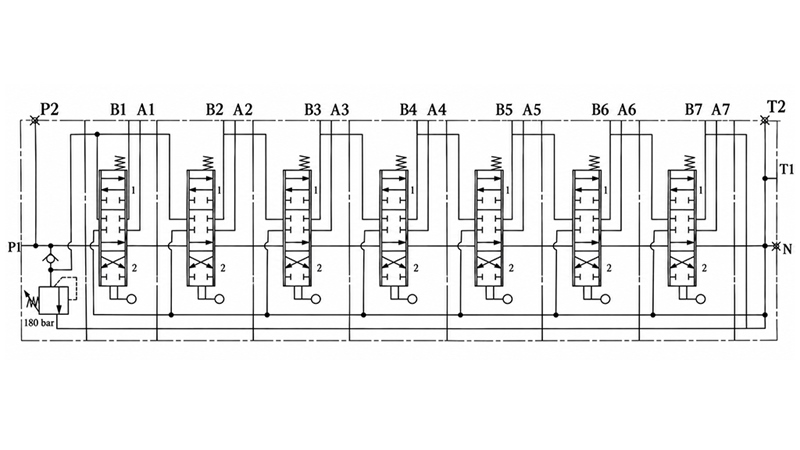

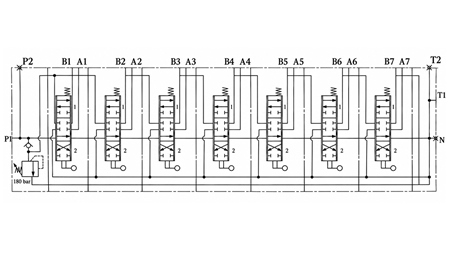

Hydraulisch schema
