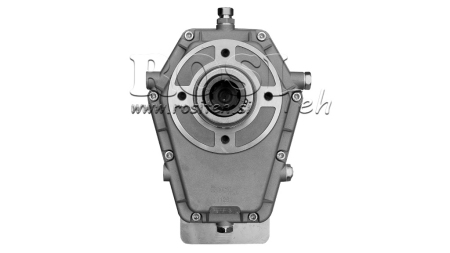

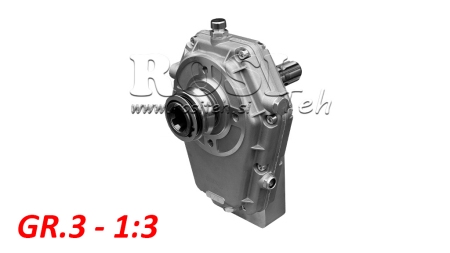

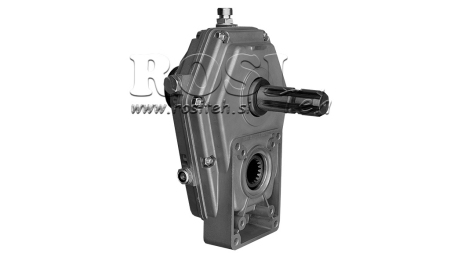

TANDWIELKAST GR.3 -1:3 VROUWELIJKE INVOER - MANNELIJKE UITVOER

GEBRUIKSAANWIJZING

1. Bestemd gebruik

De tandwielkast is een mechanische transmissie die de omloopsnelheid van de uitvoeras verhoogt en het mogelijk maakt om een hydraulische tandwielpomp te bedienen via de PTO-as van de trekker.

Hij wordt gebruikt voor het aandrijven van:

- hydraulische krachtunits,

- bosbouw lieren,

- houtkloofmachines,

- andere hydraulische apparatuur.

2. Installatiepositie

De tandwielkast moet in de juiste bedrijfspositie worden geïnstalleerd om een goede smering van de tandwielen te garanderen. Een horizontale installatie wordt aanbevolen, dus de pomp en de tandwielkast moeten horizontaal uitgelijnd zijn.

Belangrijk:

- de tandwielkast moet altijd zo worden geïnstalleerd dat de olie in de behuizing in contact is met het tandwieloverbrengingssysteem,

- langdurig gebruik in een omgekeerde positie is niet toegestaan,

- de tandwielkast moet mechanisch ondersteund worden (mag niet alleen aan de PTO-as hangen).

3. Draairichting

Controleer vóór installatie de draairichting van de PTO-as en de vereiste draairichting van de hydraulische pomp.

Een verkeerde draairichting kan pomp schade veroorzaken, afdichtingen doen falen en zorgen voor een slechte oliedoorstroming.

4. Olie smering

De tandwielkast moet continu gesmeerd worden met olie in de behuizing om een goede werking van de tandwielen te waarborgen. De aanbevolen olie is tandwielolie SAE 90.

De tandwielkast moet tot het controle-niveau met olie gevuld worden.

Verwijder vóór het eerste gebruik de vulplug, vul de unit met olie tot aan het peilmerk en sluit de plug.

Controleer vóór elk gebruik het oliepeil. De eerste olieverversing wordt aanbevolen na 50 bedrijfsuren en daarna elke 1500 bedrijfsuren of eenmaal per jaar.

5. Bedrijfstemperatuur

De normale bedrijfstemperatuur van de behuizing van de tandwielkast ligt tussen 50 en 80°C. Bij overschrijding van 90°C, controleer het oliepeil, de belasting en de uitlijning.
