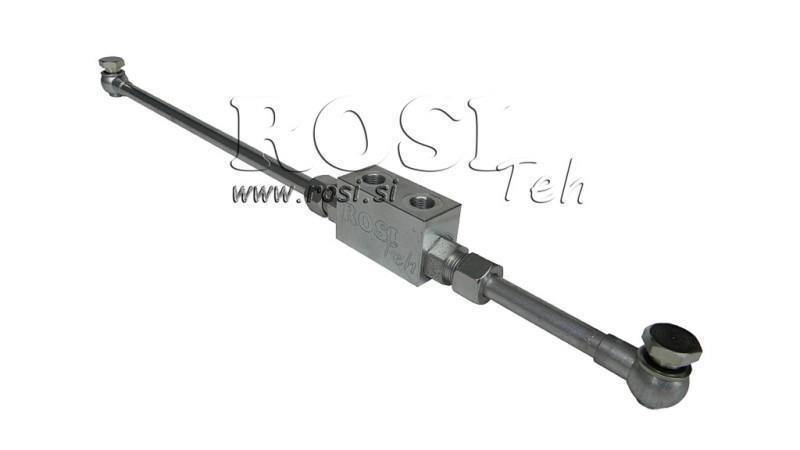

BLOCK KLEP VBPDE 1/4 - 20lit MET SLANGEN

Gebruik:

Blokkeringen worden gebruikt om de cilinder in beide richtingen van werking te blokkeren. De stroom wordt eerst in één richting vrijgegeven en in de andere richting geblokkeerd totdat de controle druk in de andere richting wordt toegepast. De functie werkt ook omgekeerd in de andere richting. Blokkeringen zijn eenvoudig te installeren op bestaande hydraulische cilinders.

Metalen slangen:

worden gebruikt om de klep op de cilinder te monteren. De kortere slang blijft vast, terwijl de langere slang wordt geknipt of aangepast aan de lengte van de aansluiting op de cilinder. De blokklep met slangen kan niet worden gemonteerd op een cilinder met een slag korter dan 150 mm.

Materiaal:

IJzer - gegalvaniseerd
Binnenkant van de klep gemaakt van harde materiaal onderdelen
Dichtingen BUNA N standaard


Aansluiting:

Verbind de hydraulische drukleiding met V1 en V1. Verbind C1 en C2 met de actuator (hydraulische cilinder).
