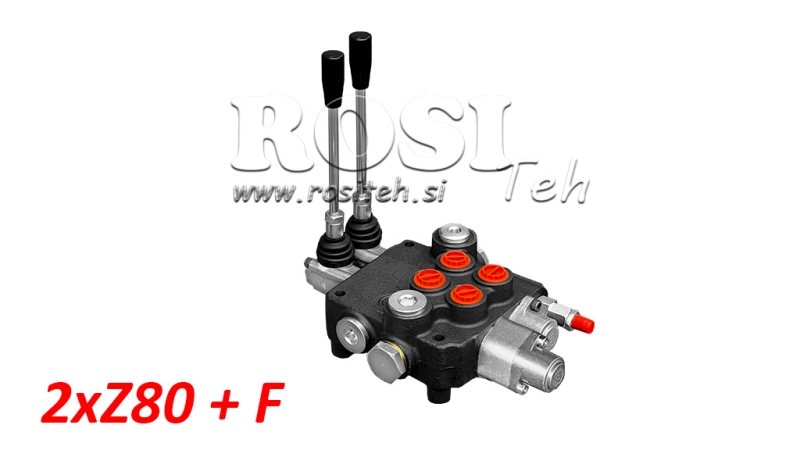

HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 2xZ80 + ZWEVENDE FUNCTIE
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of ruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 6,45 kg |
| Ventieltype: | Z80 monoblok met zweefstand |
| Nominale doorstroming: | 80 L/min |
| Aantal secties: | 2 |
| Materiaal ventielhuis: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (diameter 18 mm) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hendelstanden: | 4 |
| Functies: | Dubbelwerkend + zweefstand (FLOAT) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Fabrieksmatig ingesteld overdrukventiel: | 180 bar |
| Instelbereik overdrukventiel: | 120-250 bar |
| Interne lekkage: | 8 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Bedrijfstemperatuur olie: | Van -20°C tot +80°C met NBR-afdichtingen, van -20°C tot +100°C met FPM-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Het hydraulische Z80 monoblokventiel met zweefstand is ontworpen voor betrouwbare en nauwkeurige handmatige regeling van de hydraulische oliestroom tussen de pomp en de hydraulische actuator. Een belangrijk kenmerk van deze uitvoering is de extra zweefstand (FLOAT), waarmee de aangesloten hydraulische cilinder vrij kan bewegen.
De sectie is voorzien van A- en B-werkaansluitingen met G 1/2"-schroefdraad voor het aansluiten van een hydraulische cilinder of een andere dubbelwerkende hydraulische actuator. De hoofddrukaansluiting P heeft G 1/2"-schroefdraad en de retouraansluiting T heeft G 3/4"-schroefdraad.
Het ventiel wordt mechanisch bediend met een hendel. Naast de standaard tweerichtingsregeling van de cilinder beschikt het ventiel ook over een zweefstand. Wanneer de hendel in de zweefstand wordt gezet, worden poorten A en B verbonden met de retourleiding T, waardoor de hydraulische cilinderstang onder invloed van externe krachten vrij in beide richtingen kan bewegen.
De zweefstand is met name nuttig voor werktuigen die tijdens het gebruik het terrein of het bodemoppervlak moeten volgen, omdat de hydraulische cilinder het werktuig niet in een vaste positie houdt wanneer de zweefstand is ingeschakeld.
Belangrijkste voordelen van de Z80 + F-uitvoering:
- extra zweefstand (FLOAT),
- vrije beweging van de hydraulische cilinder in de zweefstand,
- geschikt voor werktuigen die het terrein moeten volgen,
- eenvoudige mechanische hendelbediening,
- geïntegreerd overdrukventiel,
- robuuste monoblokconstructie.
Het hydraulische Z80-ventiel met zweefstand is geschikt voor gebruik op landbouw-, bosbouw- en andere mobiele hydraulische machines waarbij, naast standaard dubbelwerkende bediening, vrije beweging van de hydraulische cilinder vereist is.

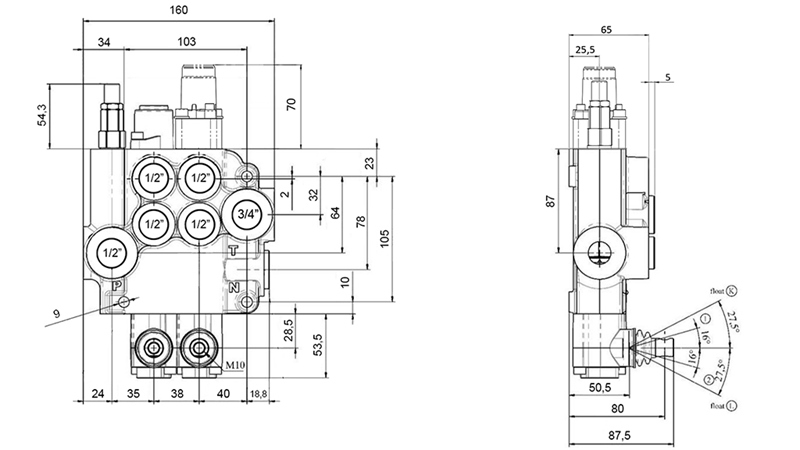

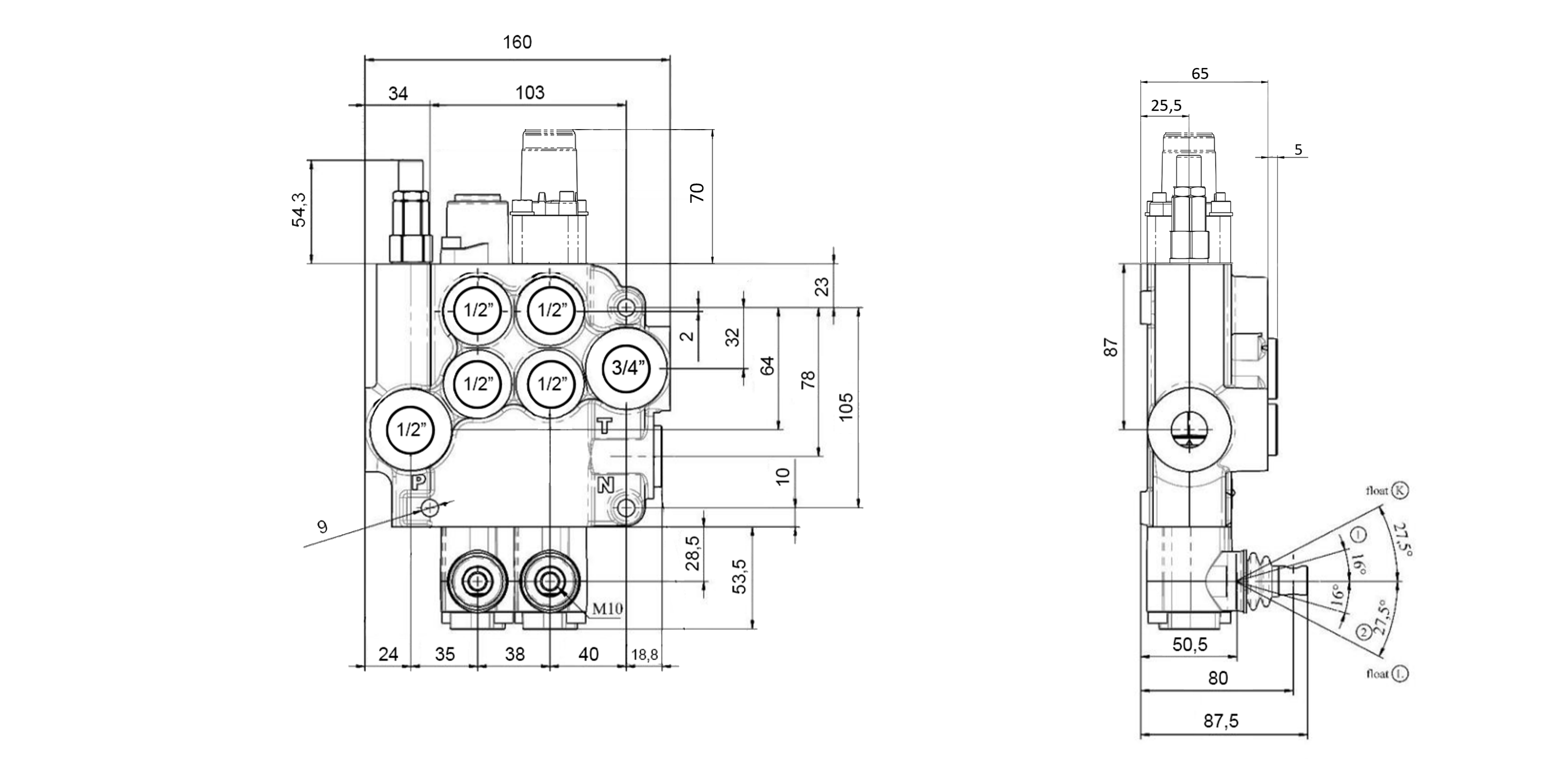

Afmetingen

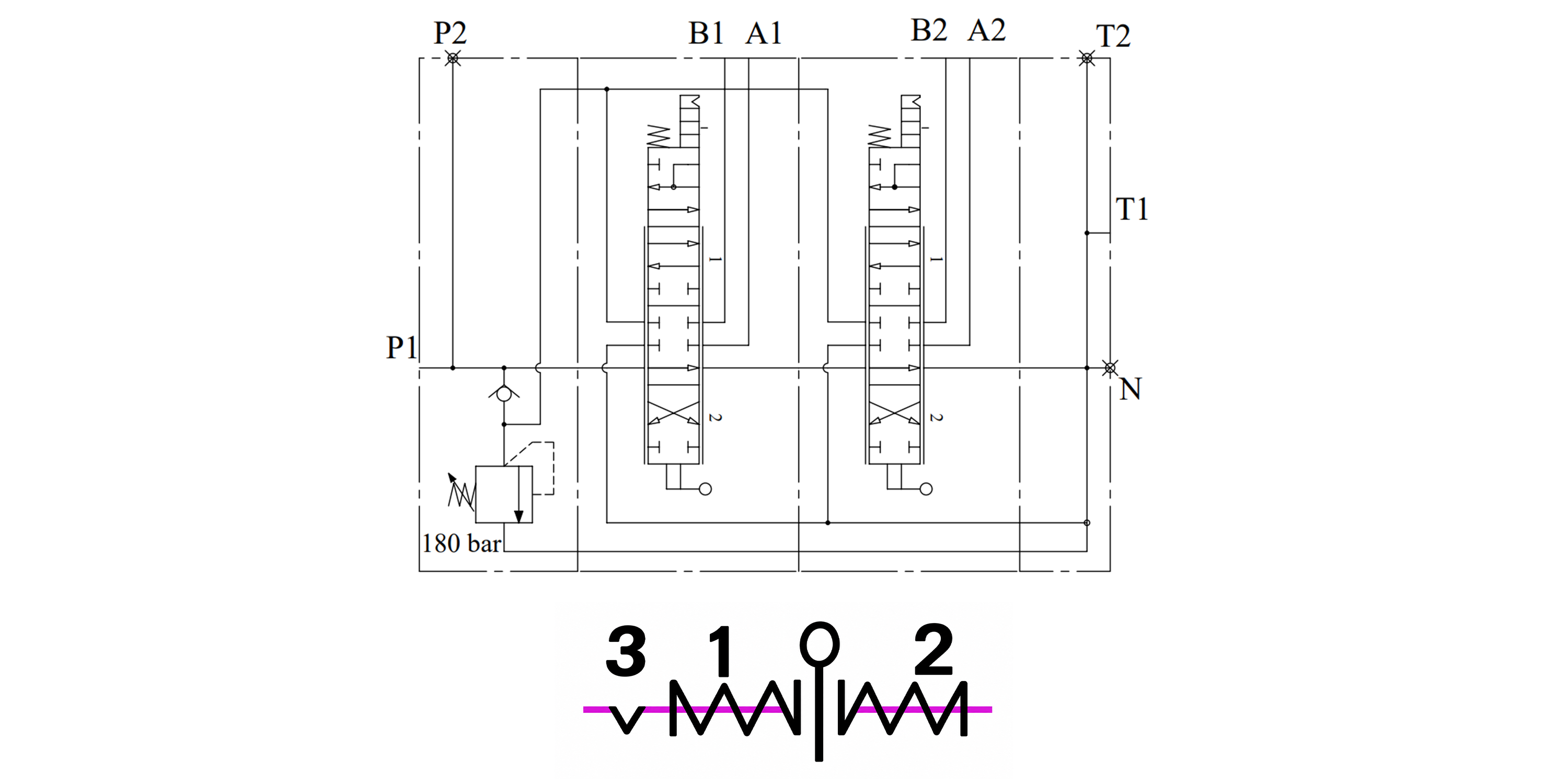

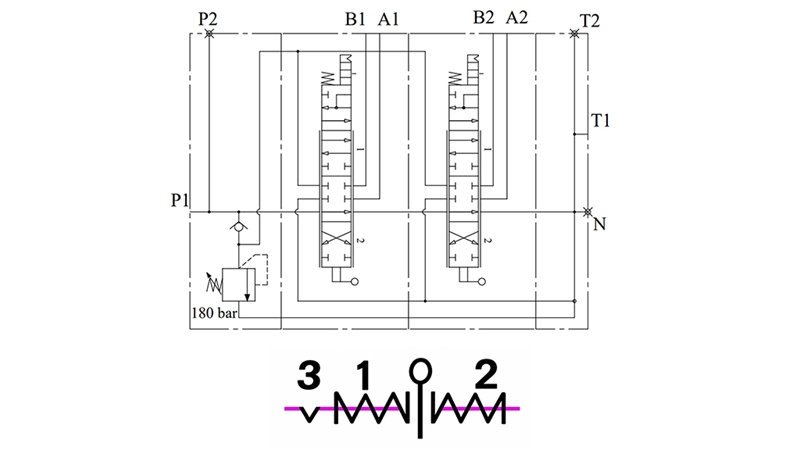

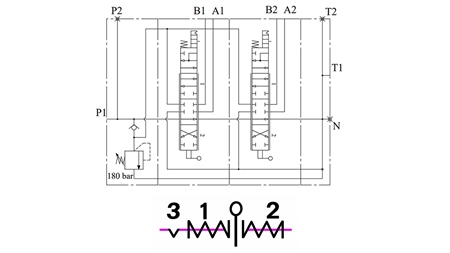

Hydraulisch schema
