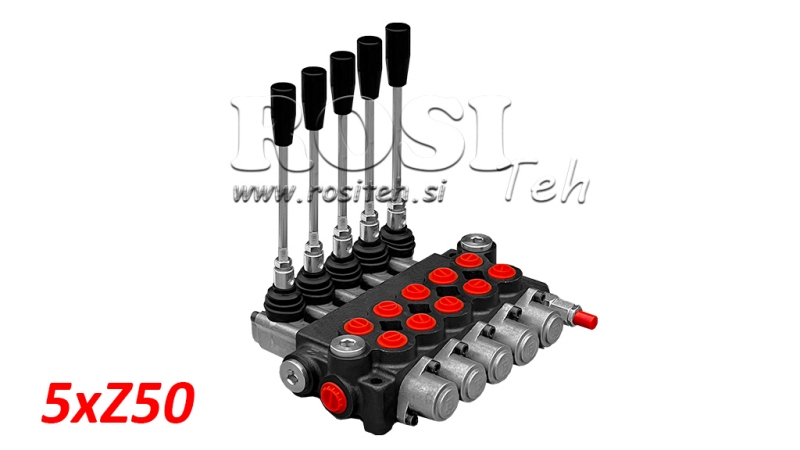

HANDMATIG HYDRAULISCHE VENTIEL MONOBLOCK 5xZ50
| Technische informatie | |
| Leverancier: | Bulgarije |
| Retourneren of omruilen: | 14 dagen |
| Garantie: | 6 maanden |
| Productgewicht: | 8,5 kg |
| Ventieltype: | Z50 monoblock |
| Nominaal debiet: | 50 L/min |
| Aantal secties: | 5 |
| Materiaal behuizing: | Gietijzer |
| Materiaal schuif: | Koolstofstaal (diameter 16 mm) |
| Bediening: | Mechanisch (via bedieningshendel) |
| Hydraulisch circuit: | Parallel |
| Max. druk (poort T): | 35 bar (retourdruk) |
| Max. druk (poort P): | 315 bar (inlaatdruk) |
| Max. druk (poorten A en B): | 315 bar (werkdruk) |
| Fabrieksmatig ingesteld drukbegrenzingsventiel: | 180 bar |
| Instelbereik drukbegrenzingsventiel: | Afhankelijk van de veer: 50–120 / 120–250 / 220–315 bar |
| Interne lekkage: | 7 cm³/min bij Δp = 100 bar en 40°C |
| Bedrijfstemperatuur: | -40°C tot +60°C |
| Bedrijfstemperatuur olie: | -20°C tot +80°C met NBR-afdichtingen |
| Olieviscositeit: | 15–75 mm²/s (aanbevolen) |
Beschrijving
Z50 hydraulische monoblock stuurventielen zijn ontworpen voor betrouwbare en nauwkeurige handmatige regeling van de hydrauliekoliestroom tussen de pomp en hydraulische actuatoren. Ze zijn leverbaar in uitvoeringen met 1 tot 7 secties, waardoor één tot zeven onafhankelijke hydraulische functies kunnen worden aangestuurd, afhankelijk van de eisen van het hydraulische systeem.
Elke sectie is voorzien van A- en B-werkpoorten met G 3/8"-schroefdraad voor aansluiting van een hydraulische cilinder, hydraulische motor of andere dubbelwerkende hydraulische actuator. De hoofd-drukpoort P en retourpoort T zijn voorzien van G 1/2"-schroefdraad.
Het ventiel wordt mechanisch bediend met bedieningshendels. Door een afzonderlijke hendel te bewegen, wordt hydrauliekolie naar de ene of de andere werkpoort geleid, waarmee de bewegingsrichting van de aangesloten actuator wordt geregeld. In de neutrale stand wordt de betreffende hydraulische functie niet geactiveerd.
Belangrijkste voordelen van Z50-ventielen:
- leverbaar met 1 tot 7 secties,
- compact monoblock-ontwerp,
- eenvoudige en directe handmatige bediening,
- onafhankelijke aansturing van afzonderlijke hydraulische functies,
- standaard hydraulische aansluitingen,
- robuuste constructie voor gebruik op landbouw- en werkmachines.
Z50 hydraulische monoblock ventielen zijn geschikt voor gebruik op landbouw- en bosbouwmachines, evenals diverse industriële en mobiele hydraulische apparatuur. Door het juiste aantal secties te kiezen, kan het ventiel worden afgestemd op het aantal hydraulische functies dat voor een specifieke machine of toepassing vereist is.

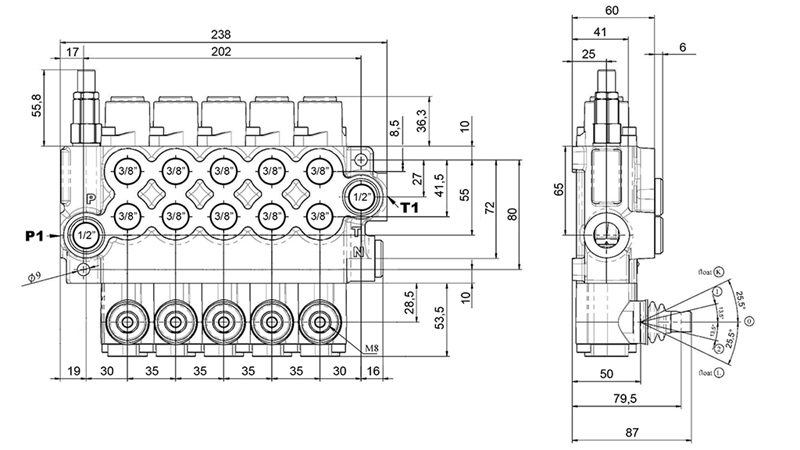

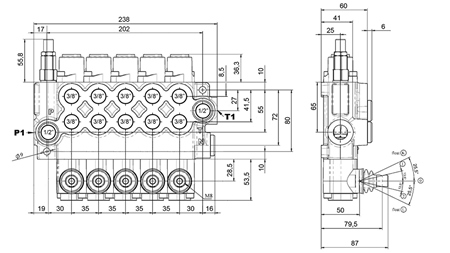

Afmetingen

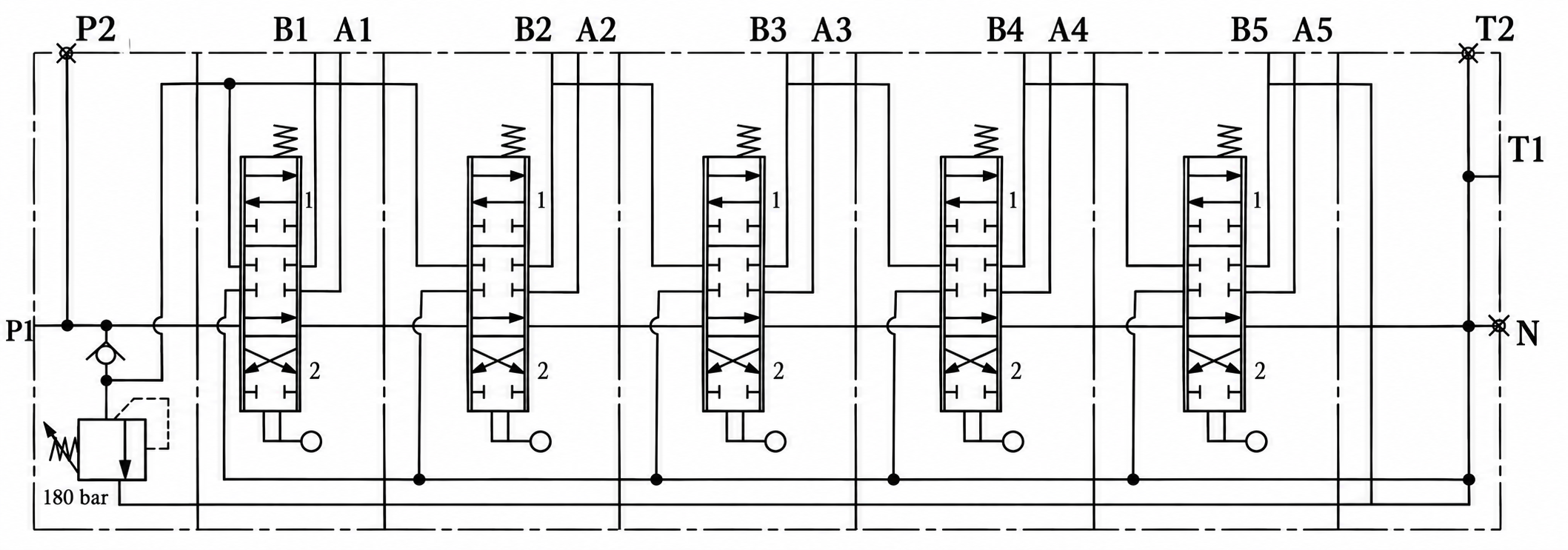

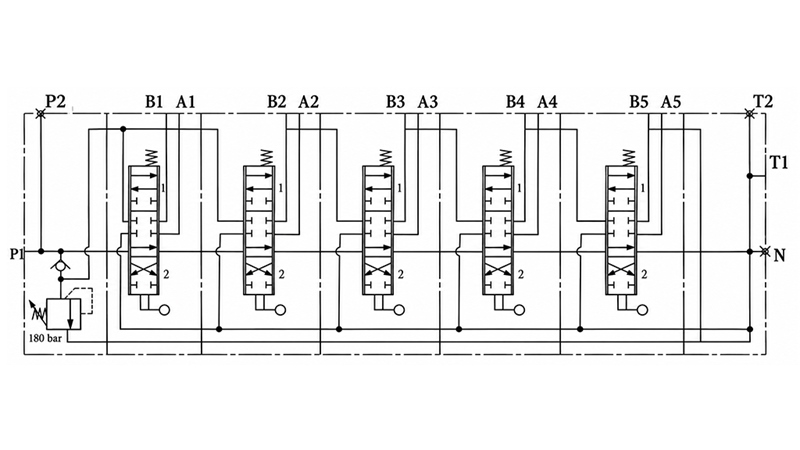

Hydraulisch schema
